技嘉B860M AORUS PRO WIFI7 电竞雕主板深度评测：主流价位下的高端电竞利器
在双11购物狂欢与国家补贴双重优惠的加持下，2025年的硬件市场迎来了一波高性价比产品的井喷期。各大配件从到显卡、内存到存储，都涌现出不少“真香”级选项，让DIY玩家的钱包既心动又纠结。这股热潮直接刺激了新增装机和升级配件的用户数量暴增——据统计，Arrow Lake平台相关搜索量环比飙升30%以上。
而对于广大玩家来说，主板作为整机“中枢神经”，自然成为挑选的焦点：它必须高性价比、性能强劲、扩展丰富，才能在预算有限的情况下，最大化释放平台的潜力。因此，定位主流的B860芯片组自然成为追新装机的甜点目标。而在众多B860主板中，技嘉B860M AORUS PRO WIFI7 电竞雕主板（下述简称“技嘉B860M电竞雕”）凭借其高性价比、硬核供电、Wi-Fi 7黑科技和DIY友好的设计理念，迅速吸引了玩家的目光。
接下来，我们将从外观设计、规格解析、BIOS、性能实测、软件生态、散热稳定性、扩展潜力等维度，进行全面拆解和实测，帮助玩家快速决策。

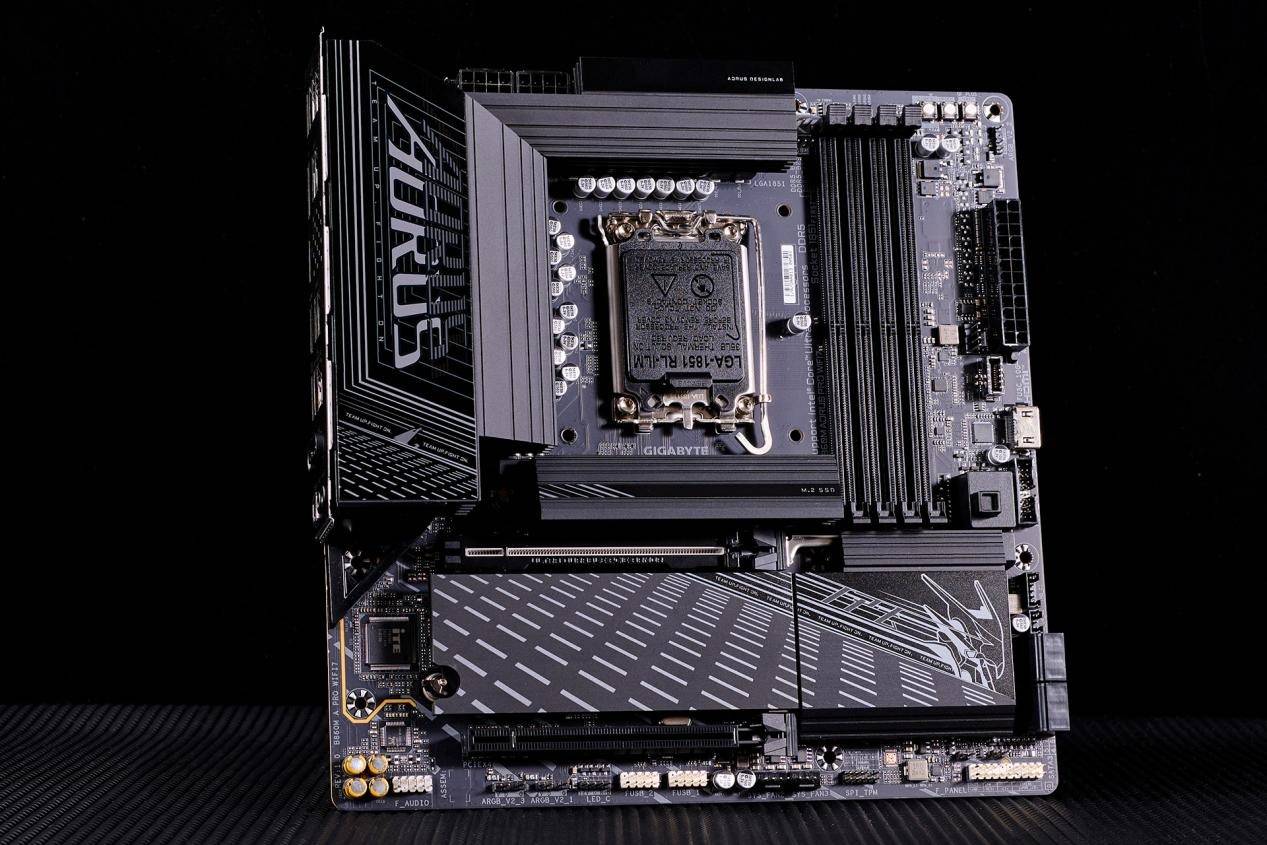

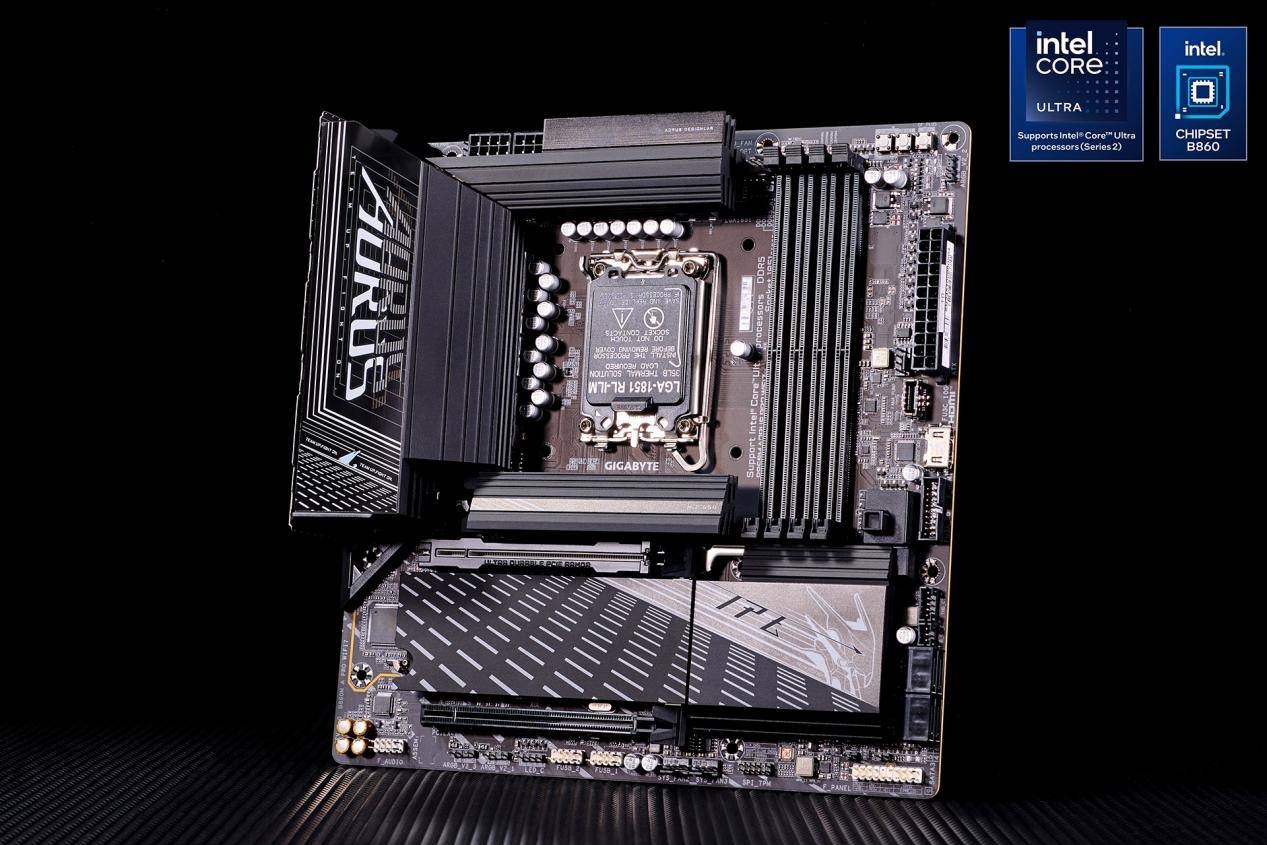

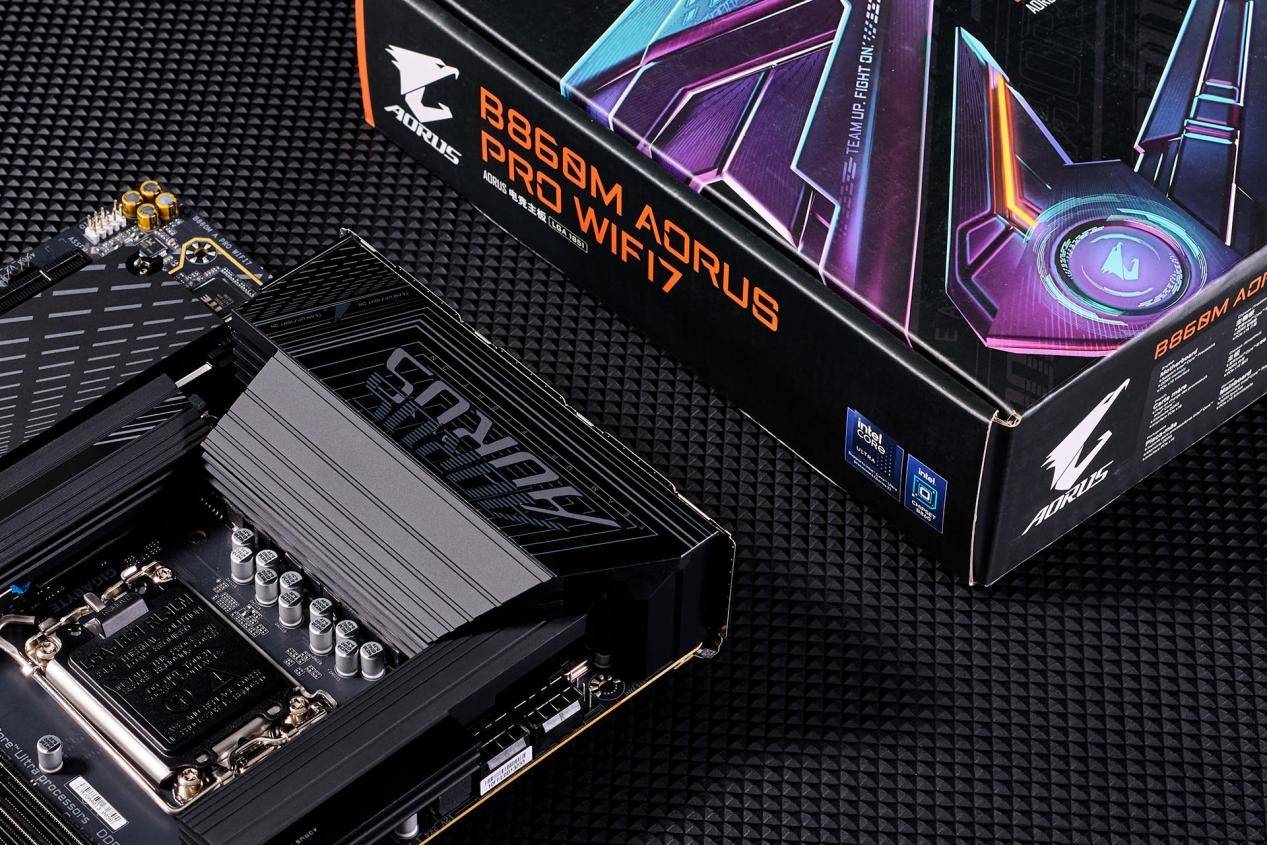

技嘉B860M AORUS PRO WIFI7 电竞雕主板，外观
在测试开始前，让我们先一睹技嘉B860M电竞雕的风采，这无疑是AORUS系列产品的一大卖点。技嘉B860M电竞雕的主体设计沿用了经典的“电竞雕”黑色调，其表面覆盖了大面积的散热马甲，并巧妙地融入了众多“电竞雕”元素，整体观感既低调又不失科技感。
主板尺寸为244mm*244mm，符合标准mATX规格，能够适配绝大多数机箱，同时也可兼容小尺寸机箱。如此小巧、高颜值且性能强劲的主机得以实现。

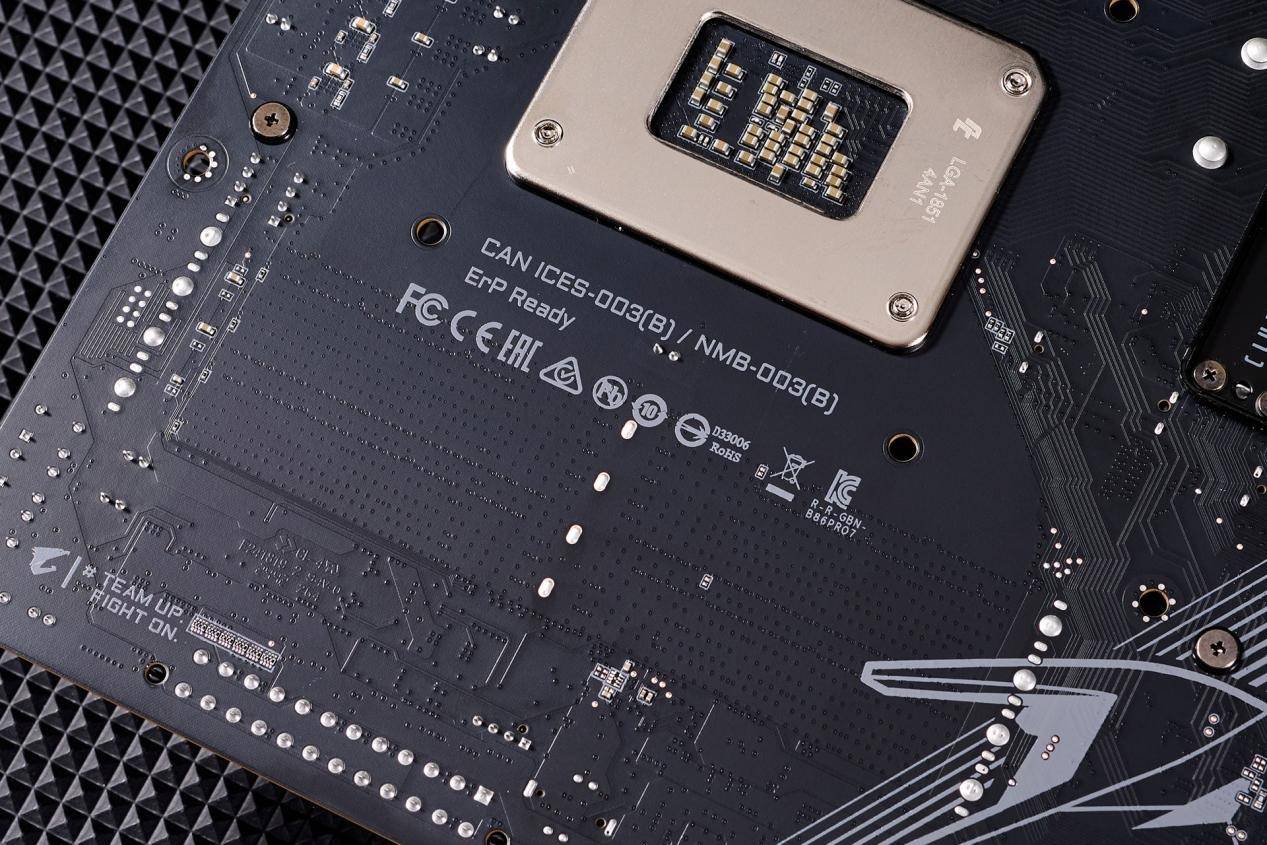

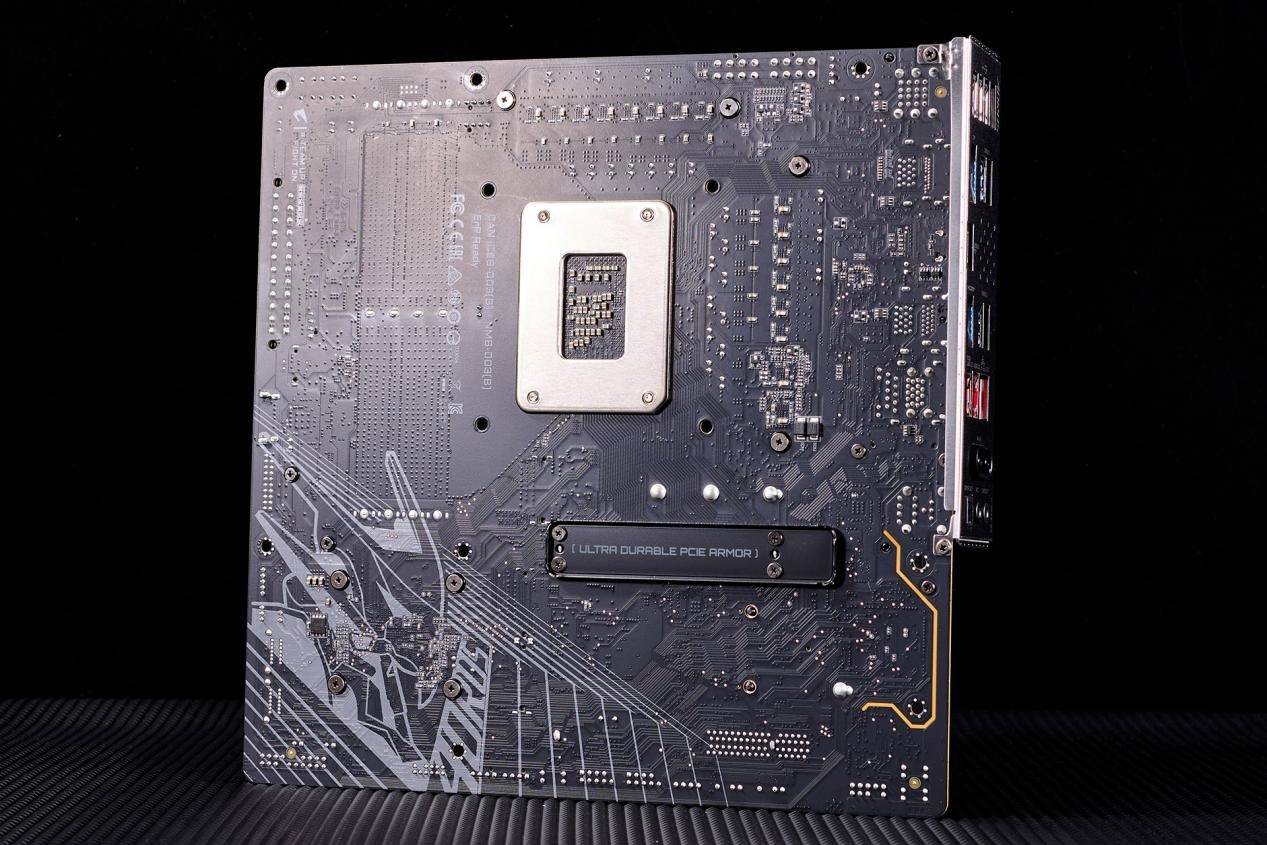

除了主板正面的“电竞雕”元素之外，主板PCB背部同样印上了AORUS鹰型标志，彰显品牌对电竞精神的极致追求。

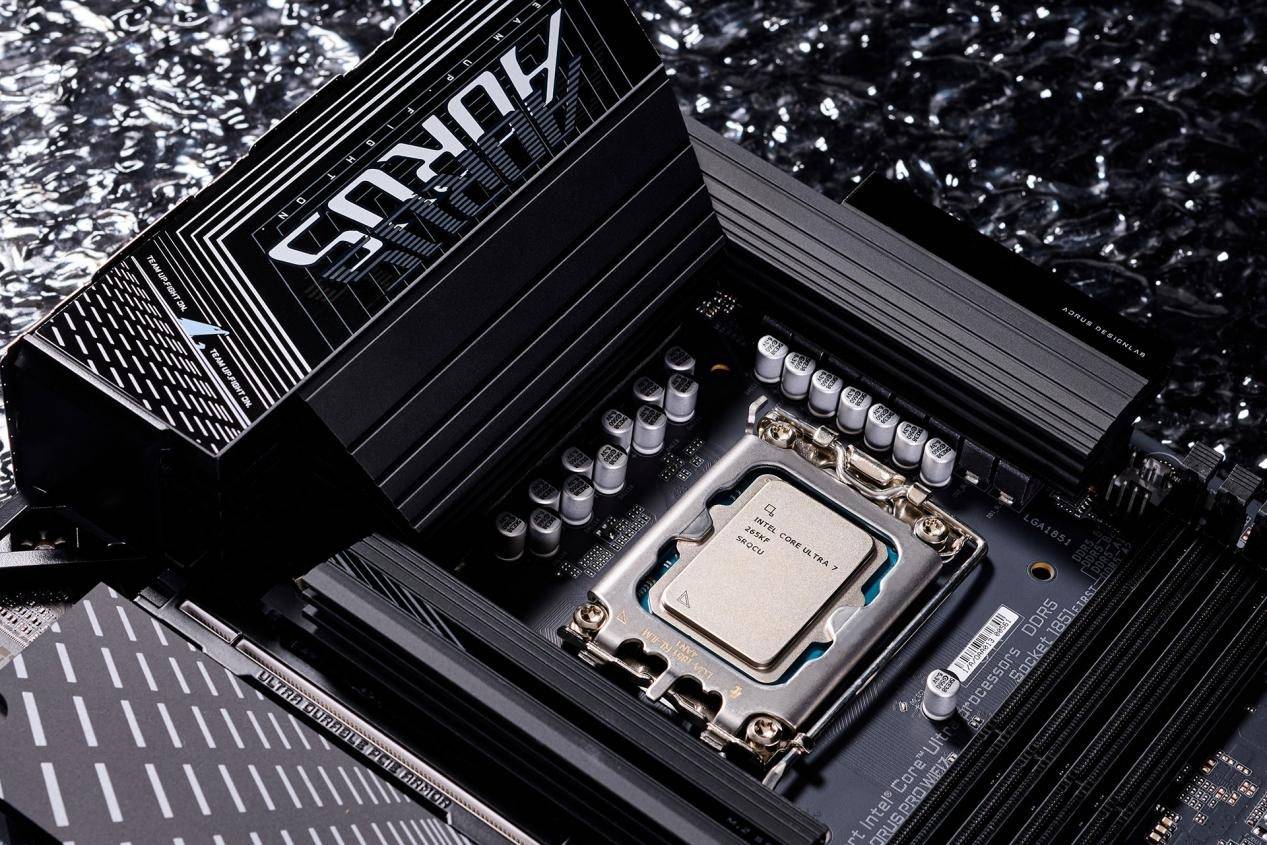

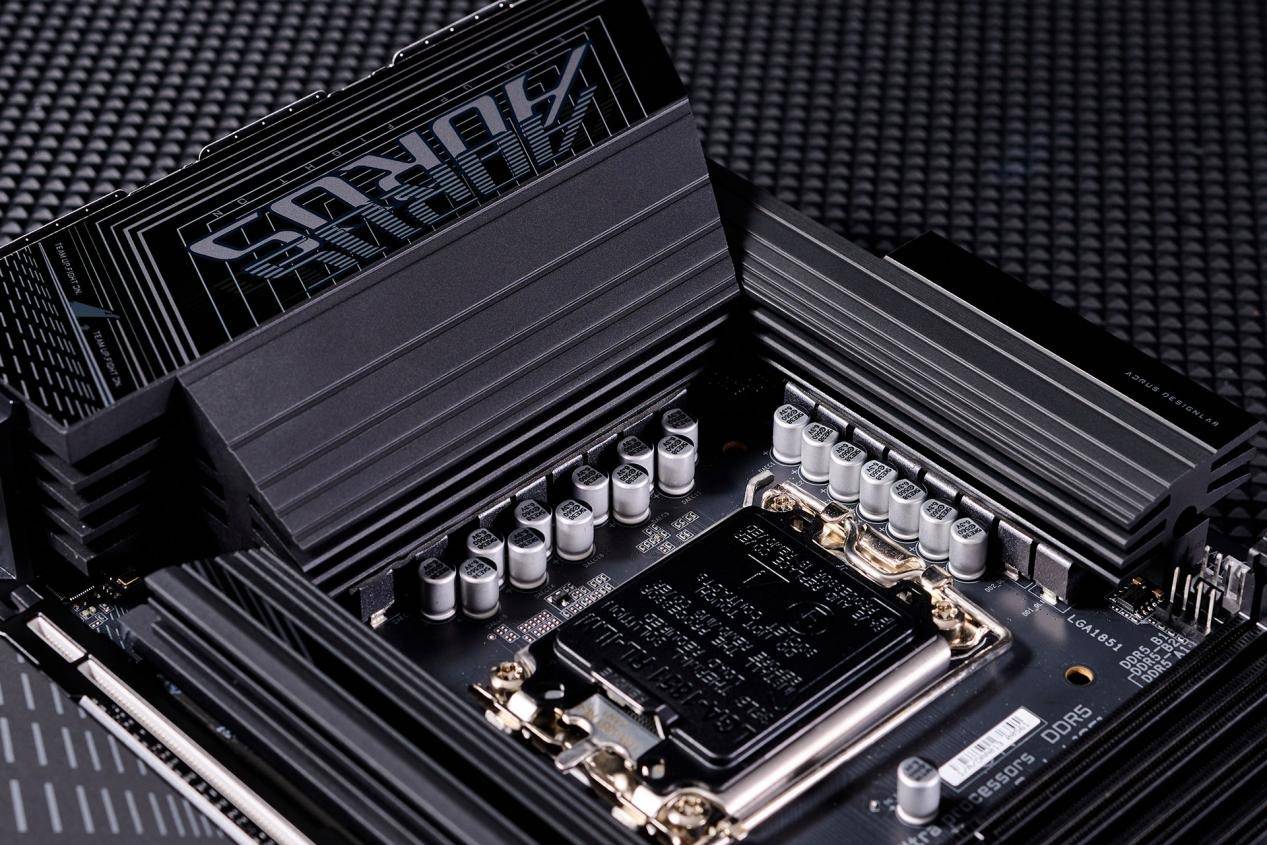

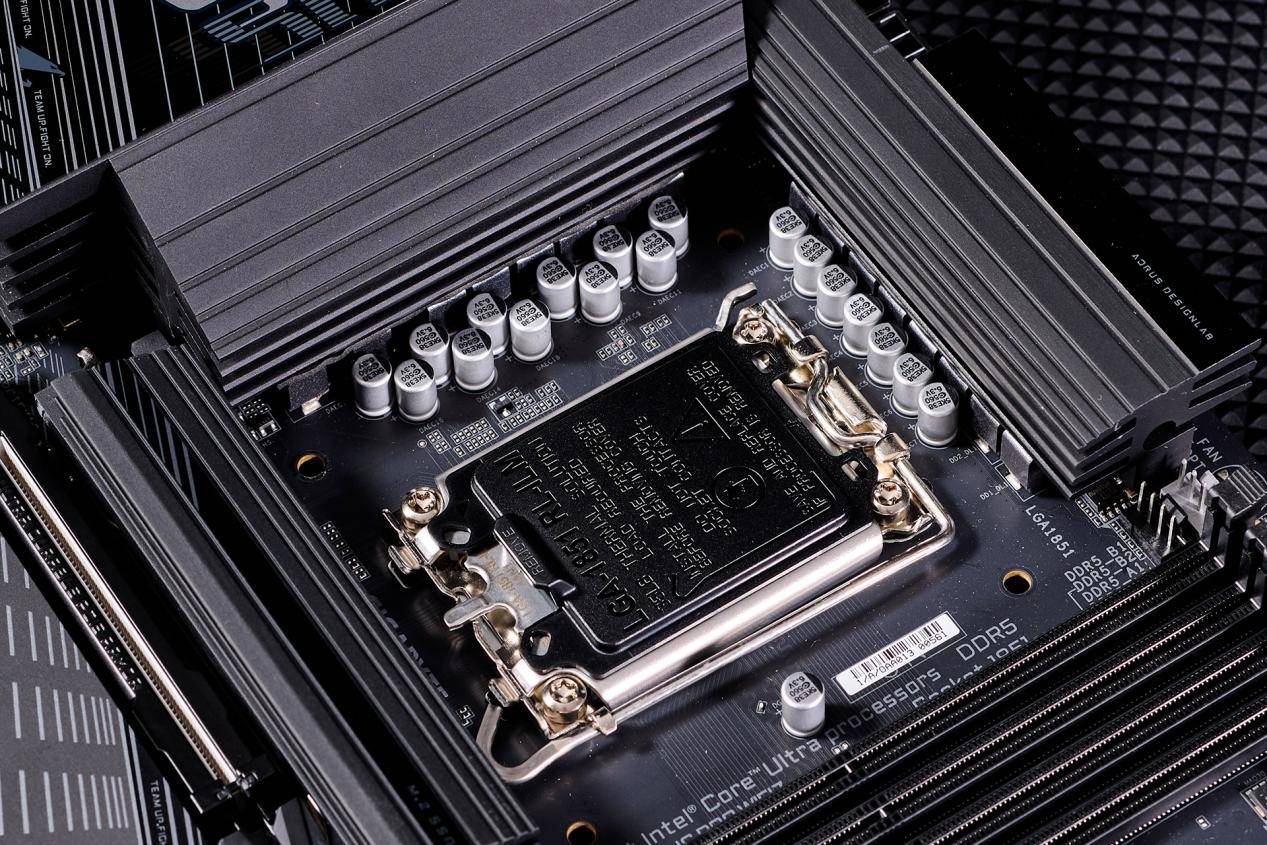

技嘉B860M电竞雕在供电散热方面下足了功夫，主板右上角覆盖了大面积且厚实的散热装甲，这些装饰不仅提升了主板的美观性，更重要的是为供电元件提供了高效的散热，确保在高负载下依然保持低温稳定。

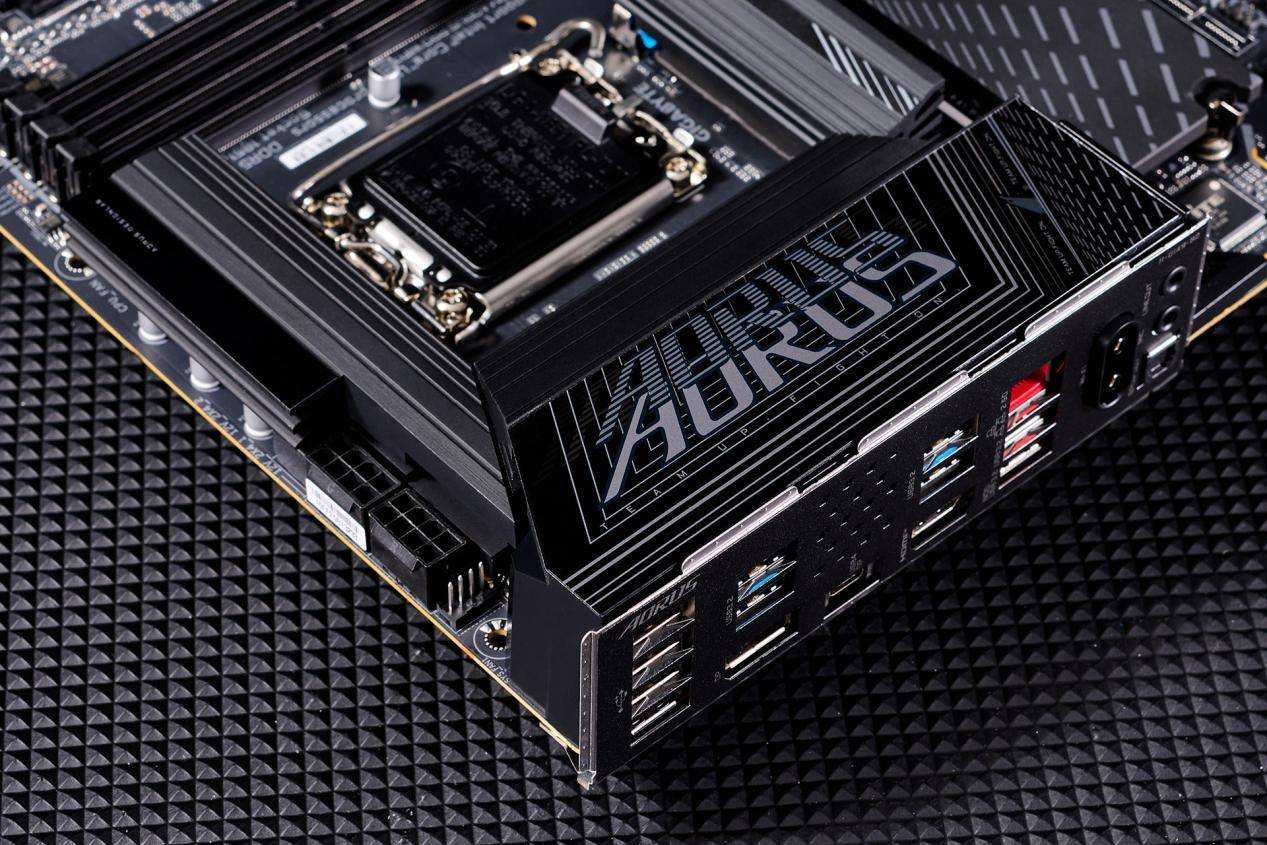

尤其是左侧的装甲部分更是延展到了后置IO区域，形成一体化的散热结构。同时装甲表面还覆盖了装饰卷板，上面印上AORUS艺术字设计，配合上独特的ARGB灯效，极具潮流感。
在供电设计上毫不妥协，技嘉B860M电竞雕主板采用12+1+1相数字供电方案，每相配备90A智能功率级，全面支持酷睿Ultra 200系列桌面端处理器，即使是在高负载下依然稳定运行。

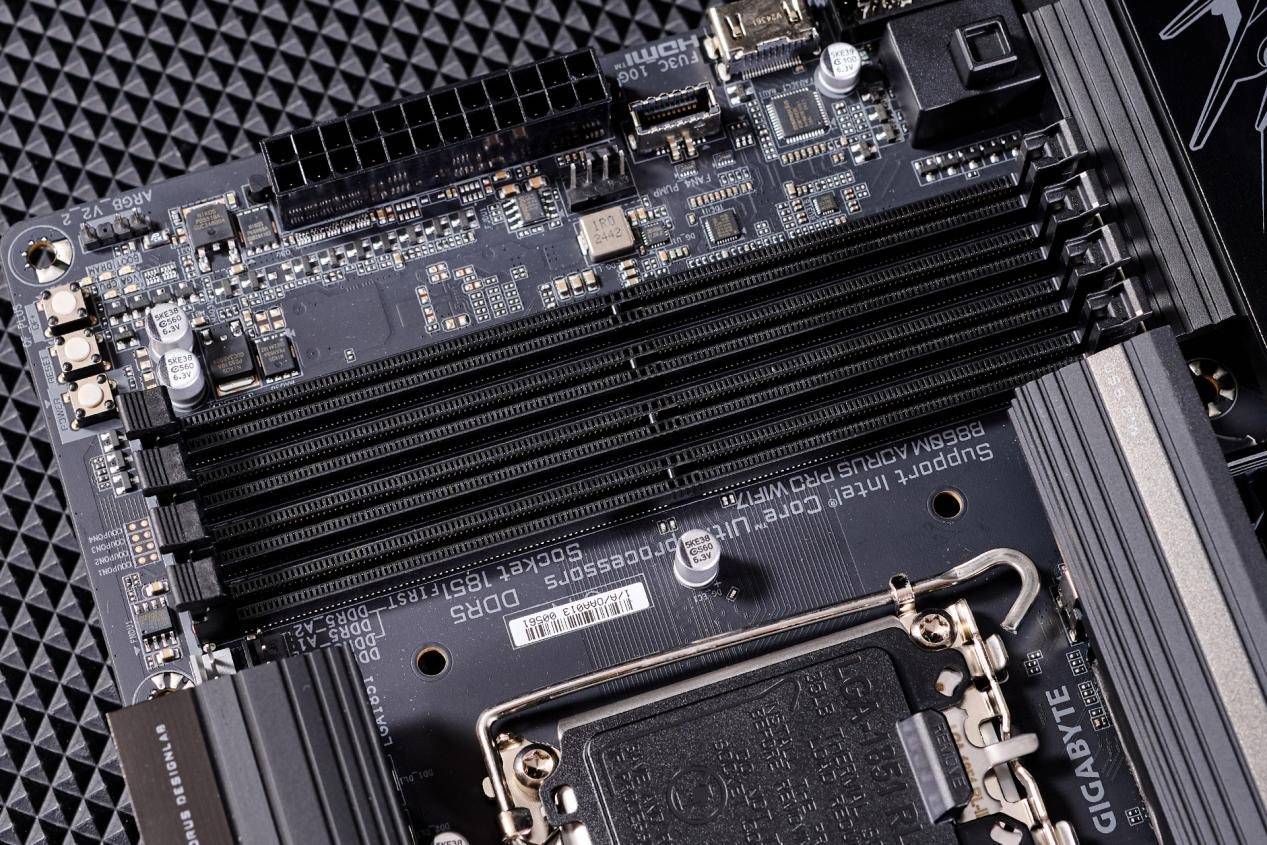

内存插槽方面，技嘉B860M主板配备了4条DDR5规格插槽，最大支持256GB双通道内存规格，最高频率可达到DDR5-9200(OC）。内存插槽采用加强型镀银设计，有效降低信号干扰，提升高频稳定性。配合EZ-XMP技术，可一键开启高频内存配置，轻松实现性能跃升。
内存插槽采用加强型SMT贴片设计，有效降低信号干扰，提升高频稳定性。配合INTEL XMP 3.0技术，可一键开启高频内存配置，轻松实现性能跃升。

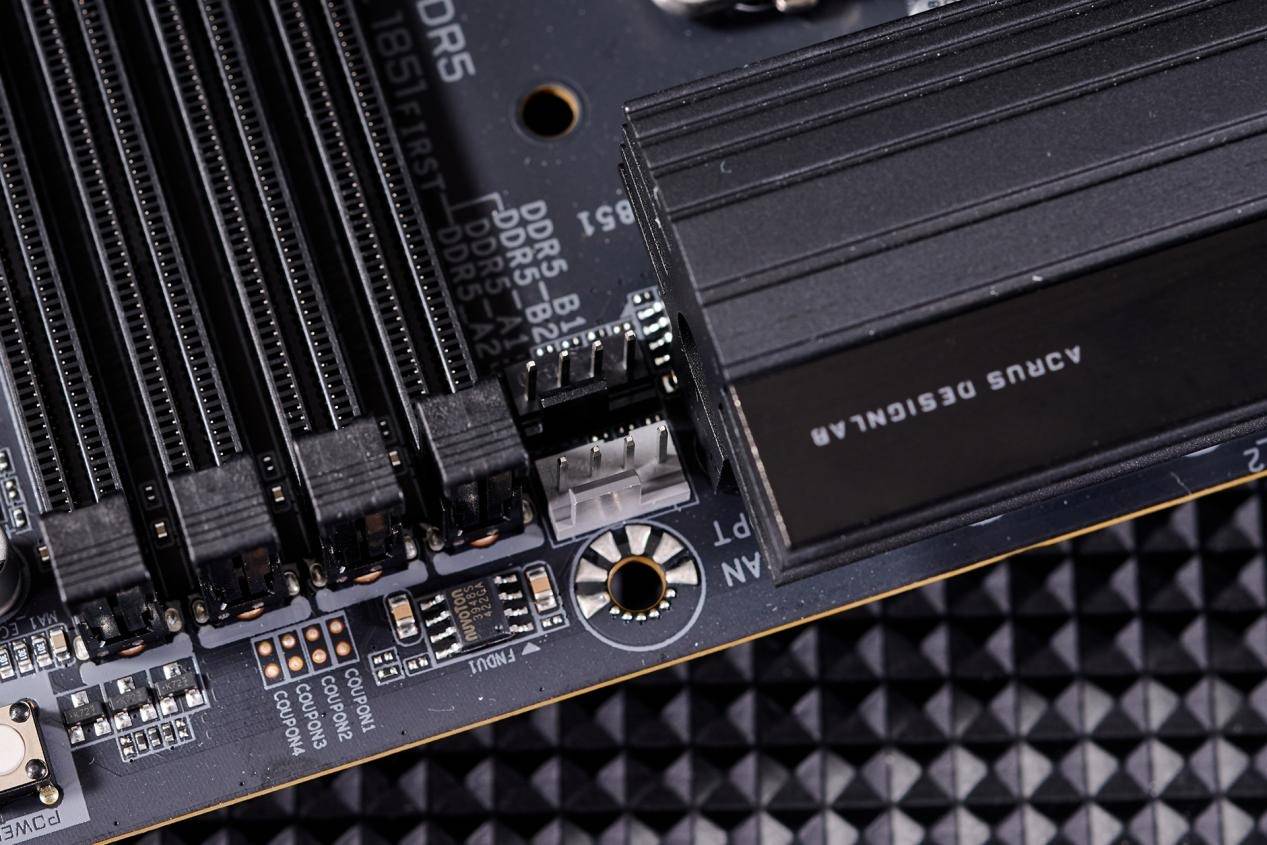

内存插槽内部为两个4Pin风扇与水泵接口，可连接散热设备实现智能温控。

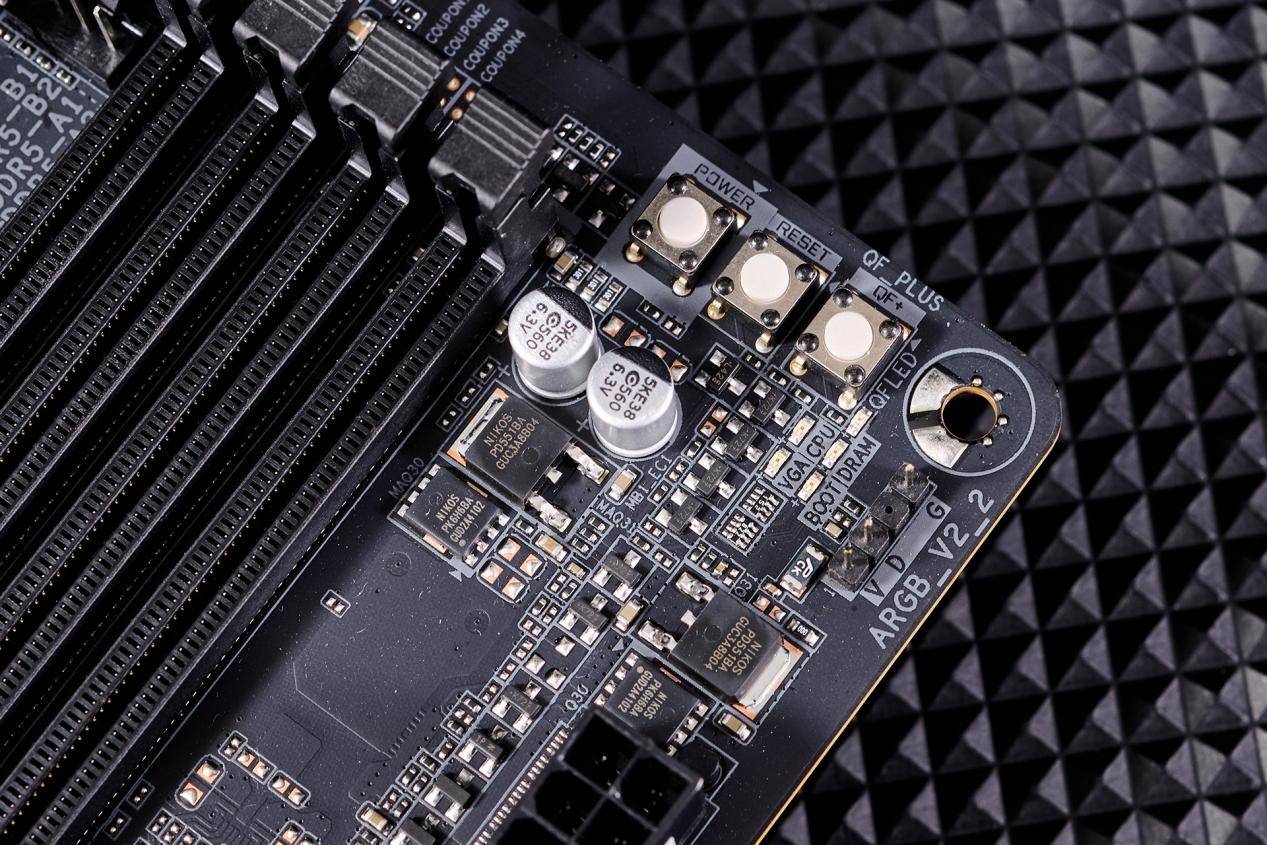

主板还提供了一组超频调试按钮和Debug灯组，可以让用户快速了解主板当前状态，精准排查启动异常。尤其是喜爱超频的玩家，可通过重启按钮与清除CMOS按键快速调试，大幅提升装机与调校效率。

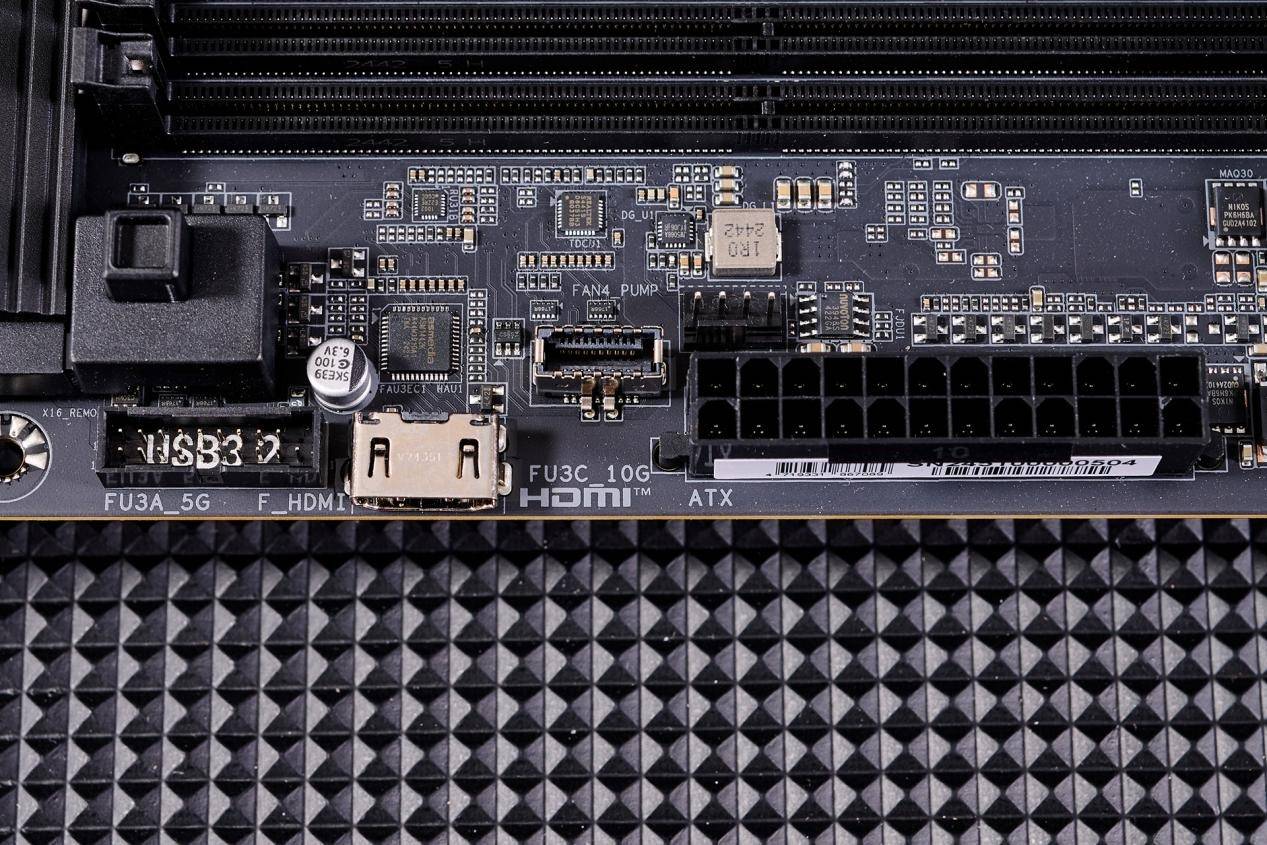

侧面是主板24Pin ATX供电接口、4Pin PWM风扇接口、前置USB-C接线、前置HDMI接口以及USB-A 3.0接口。

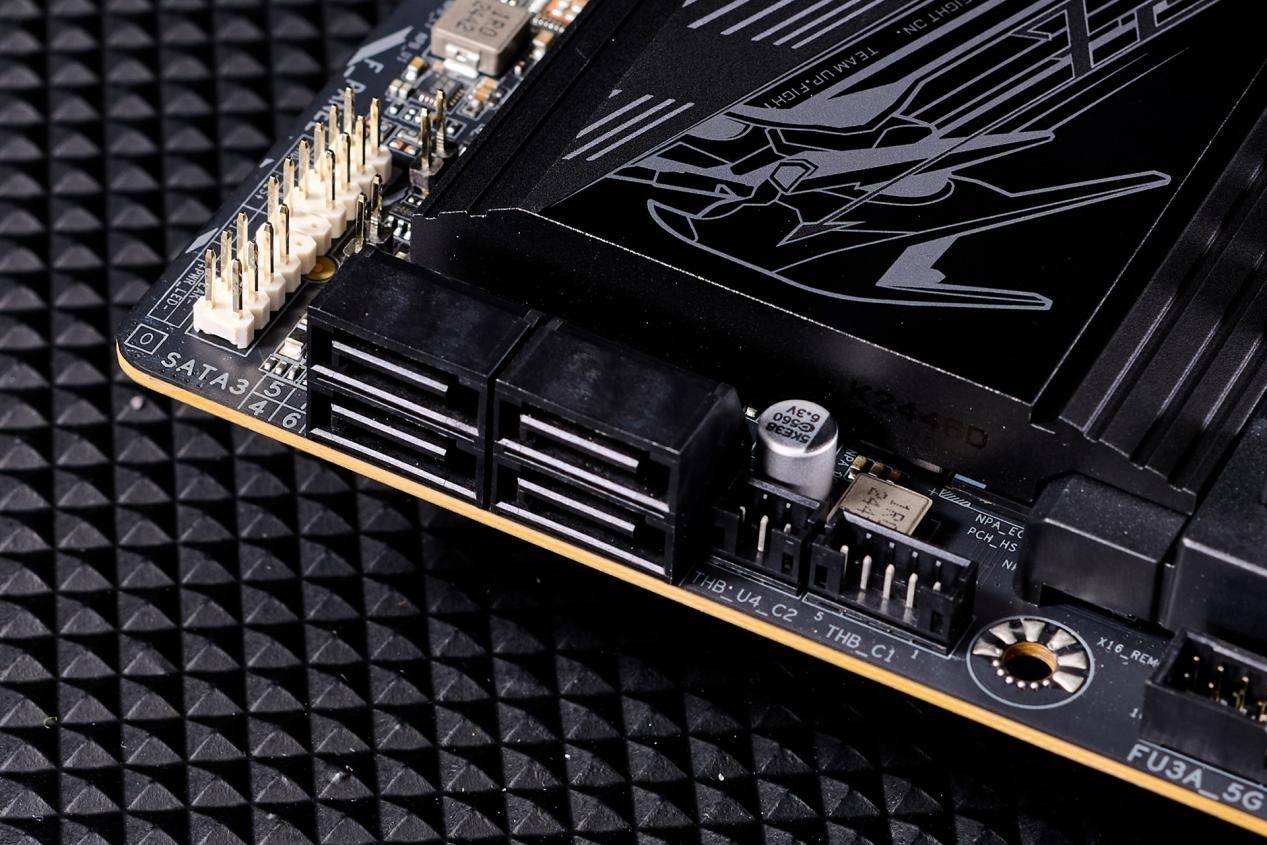

而为了满足不同用户对存储设备的需求，技嘉B860M电竞雕仍提供了4个SATA接口，支持多种硬盘组合方案。

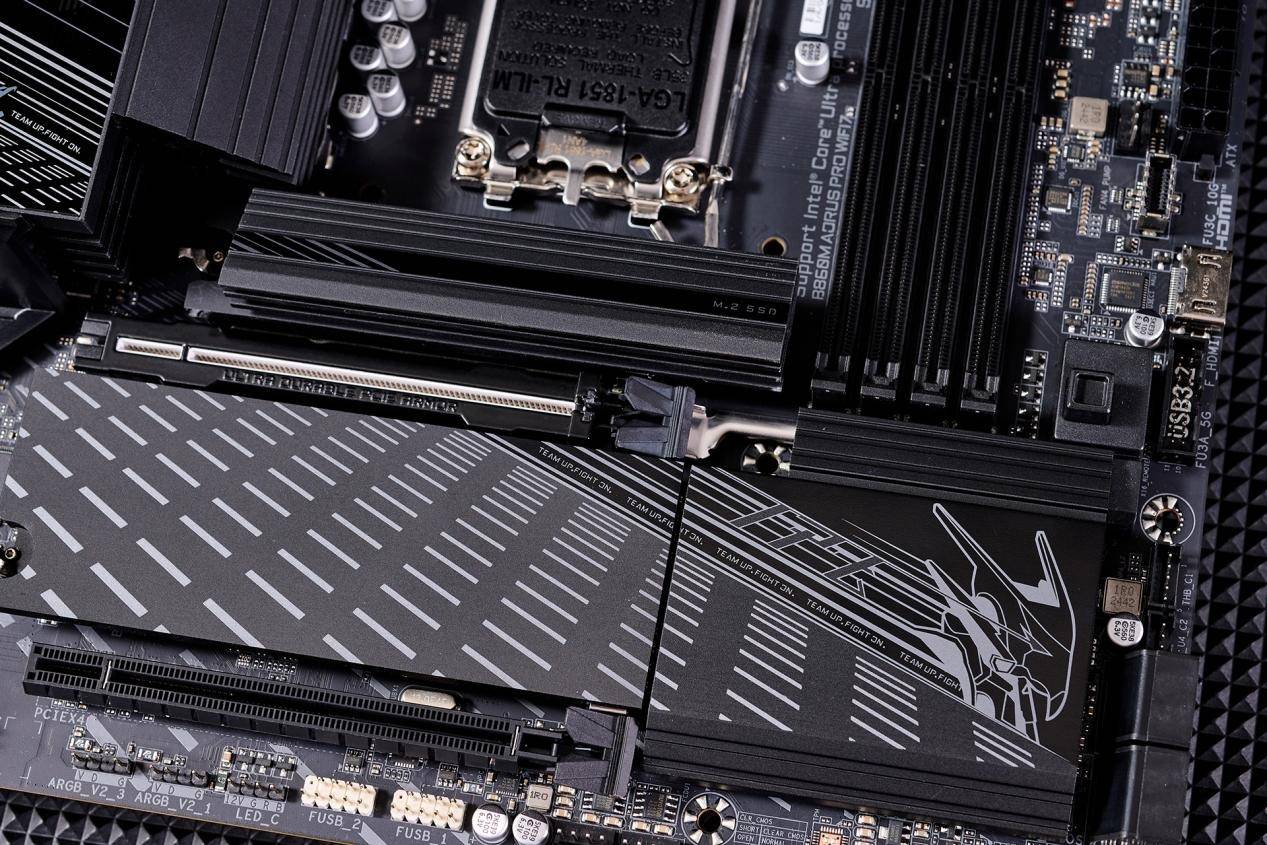

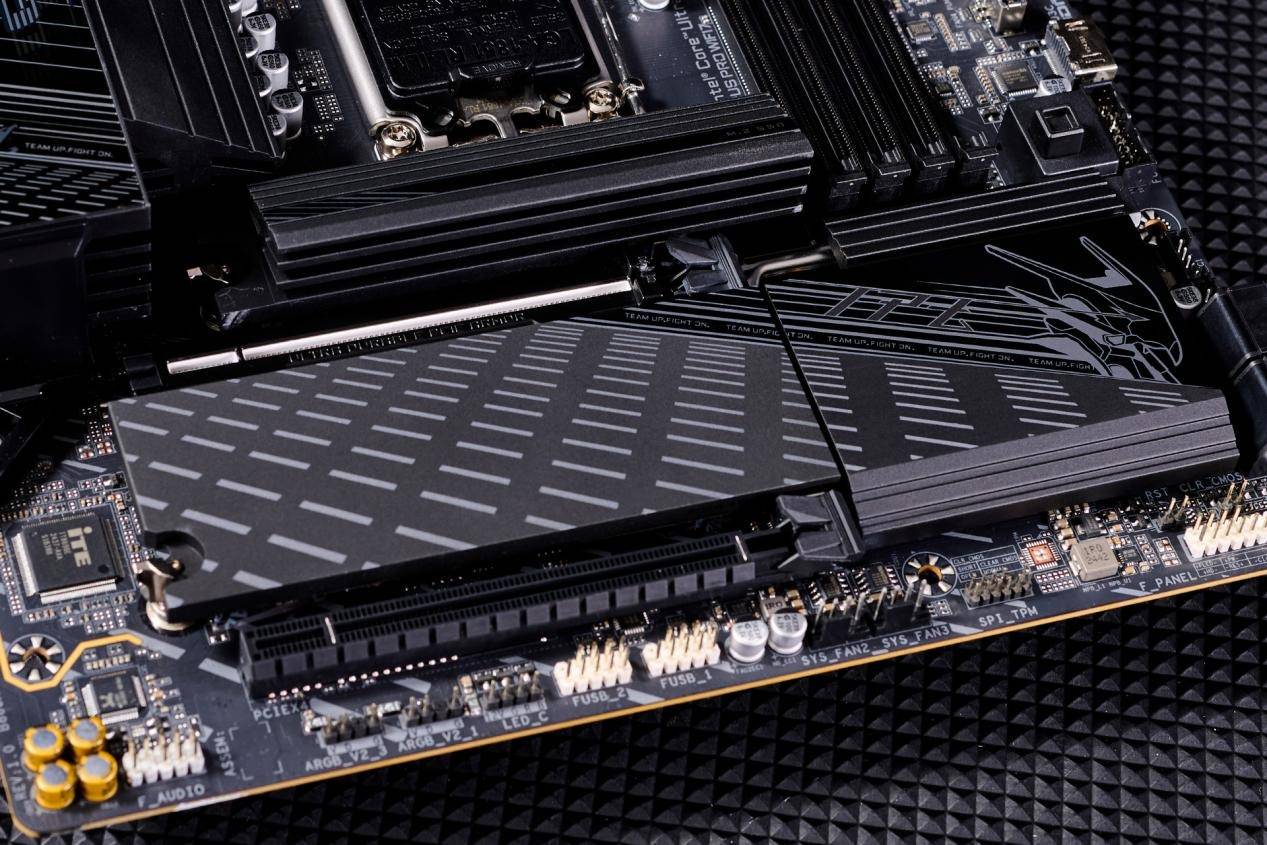

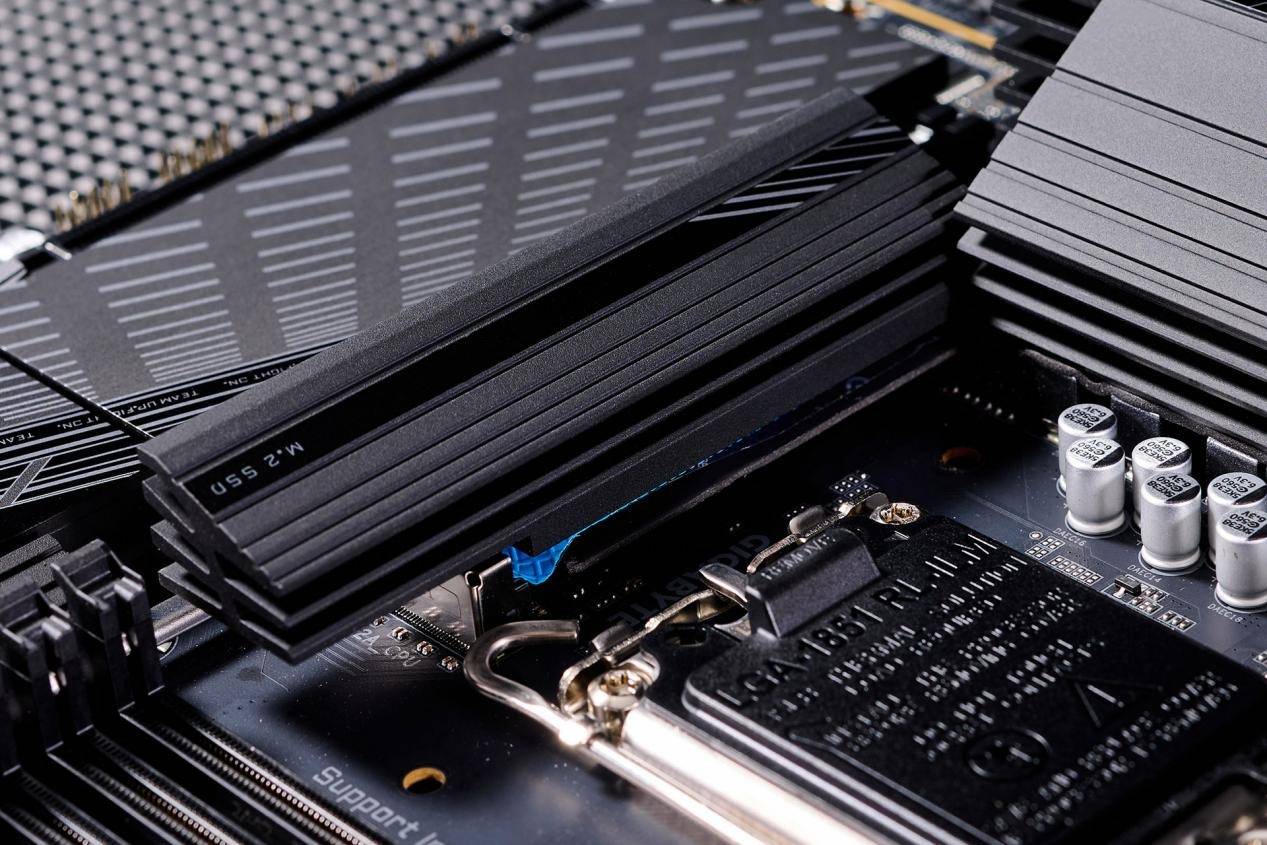

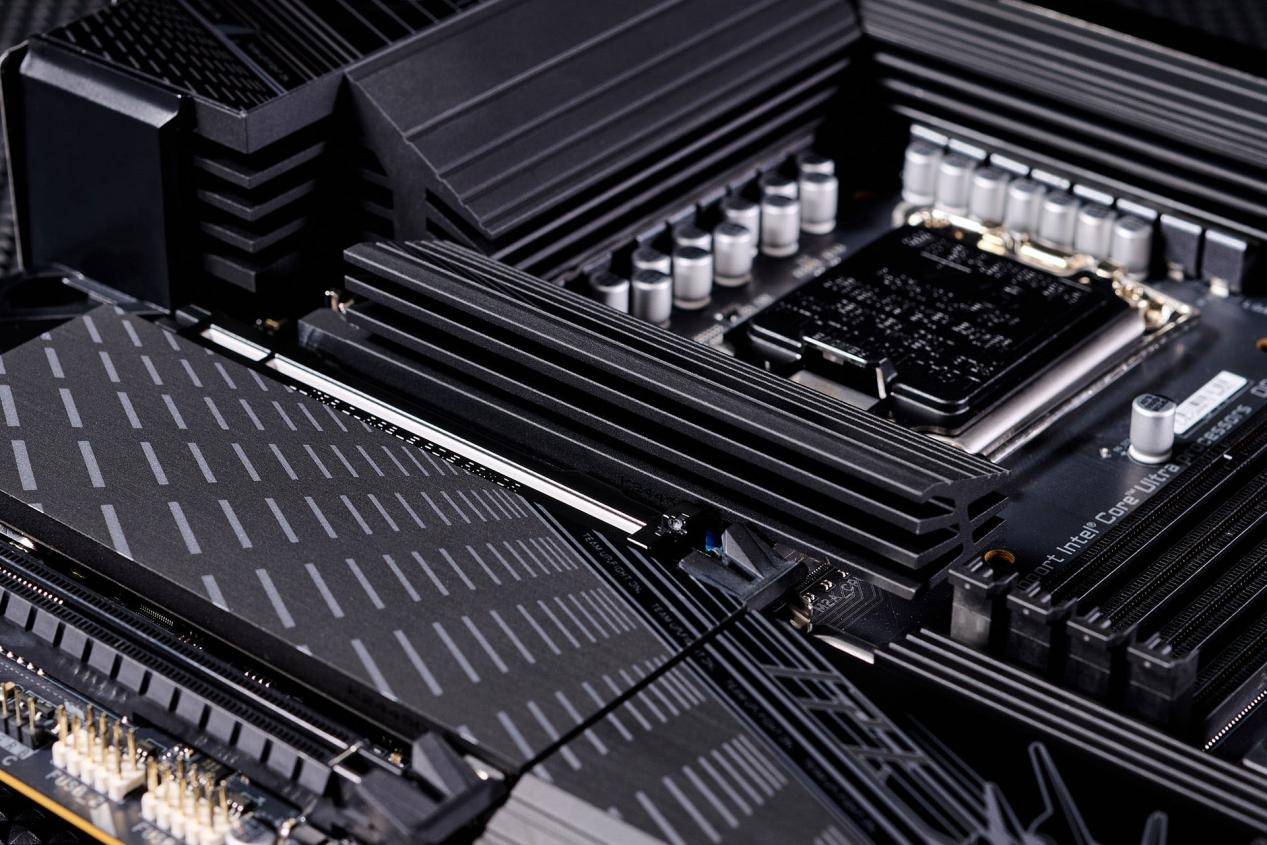

技嘉B860M电竞雕主板配备了两PCIe x16插槽，最高支持PCIe 5.0标准；并提供了三条M.2插槽，且均配备上了大面积的散热装甲，有效降低M.2固态长时间高负载下的温度积聚。

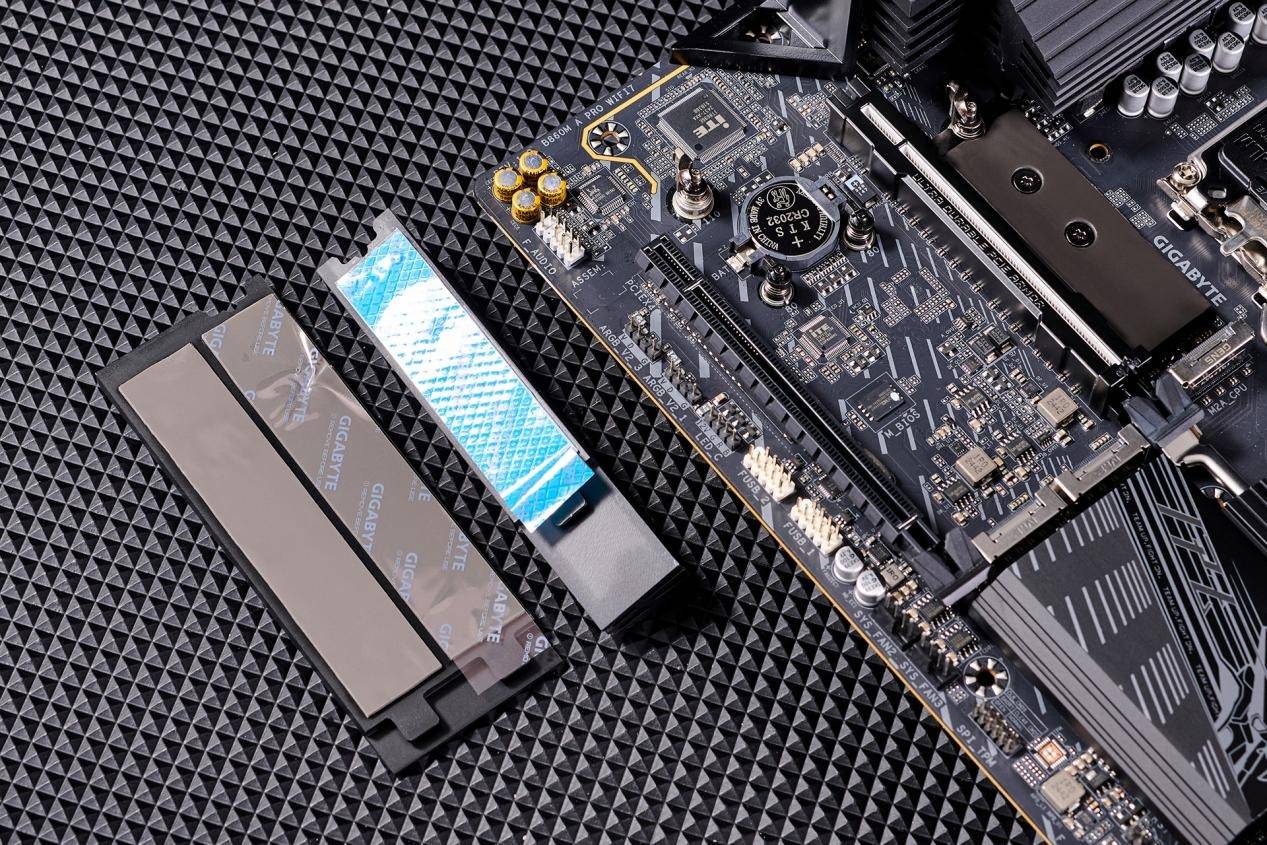

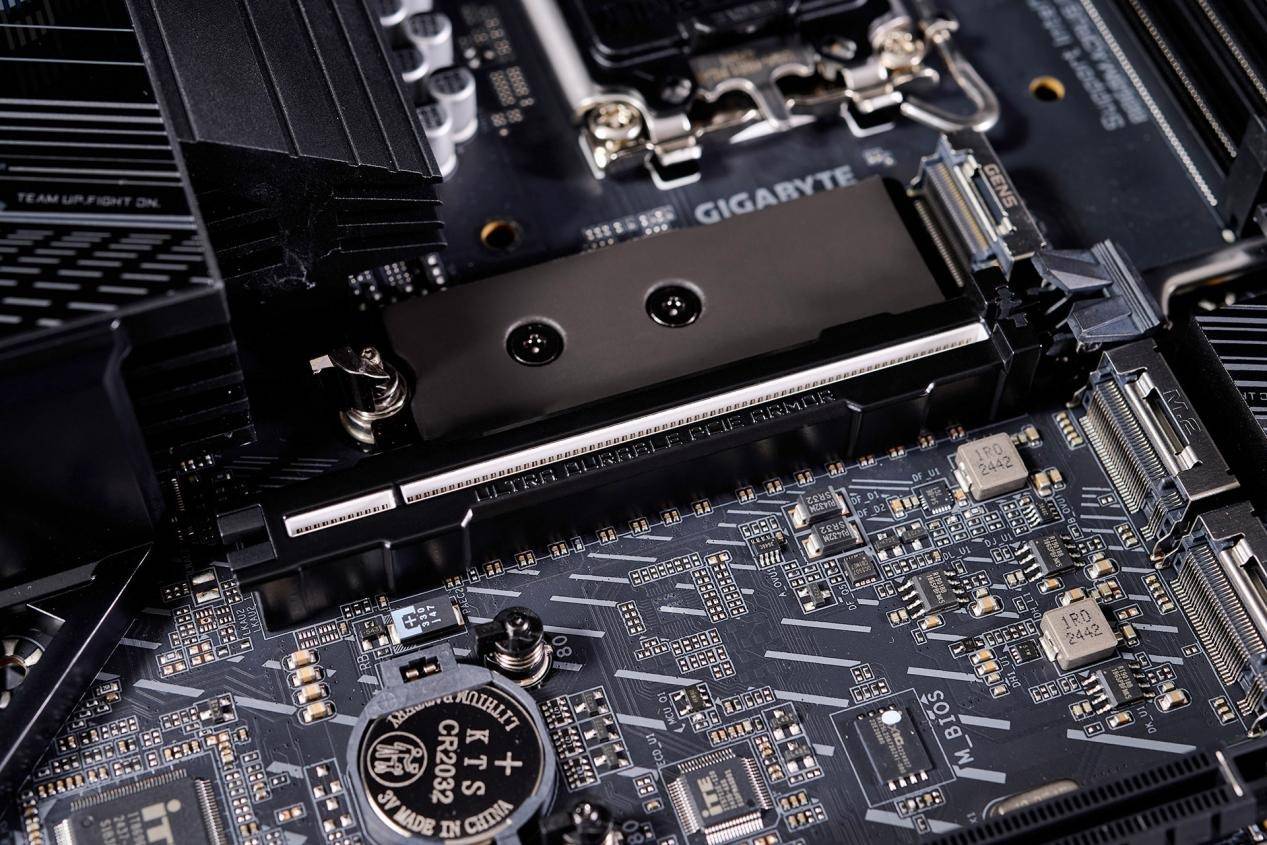

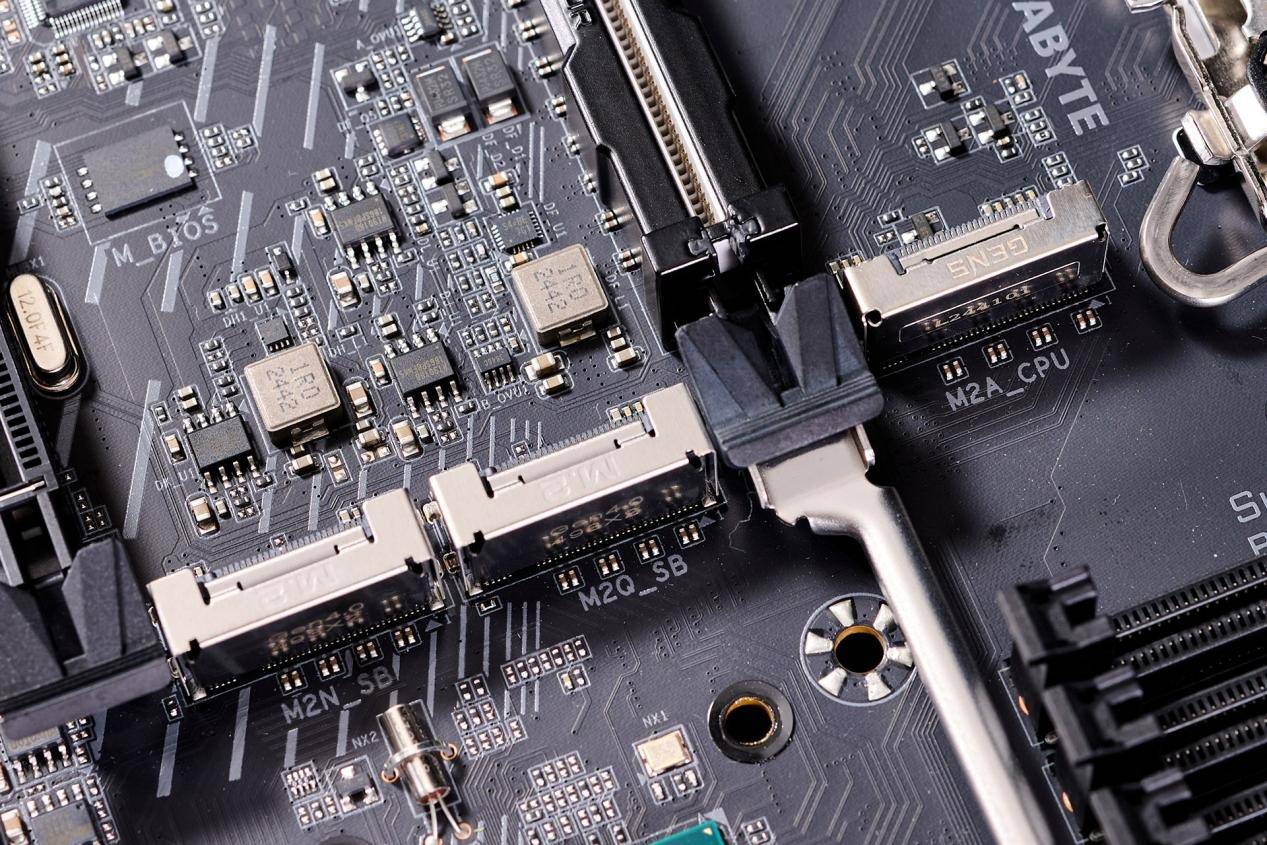

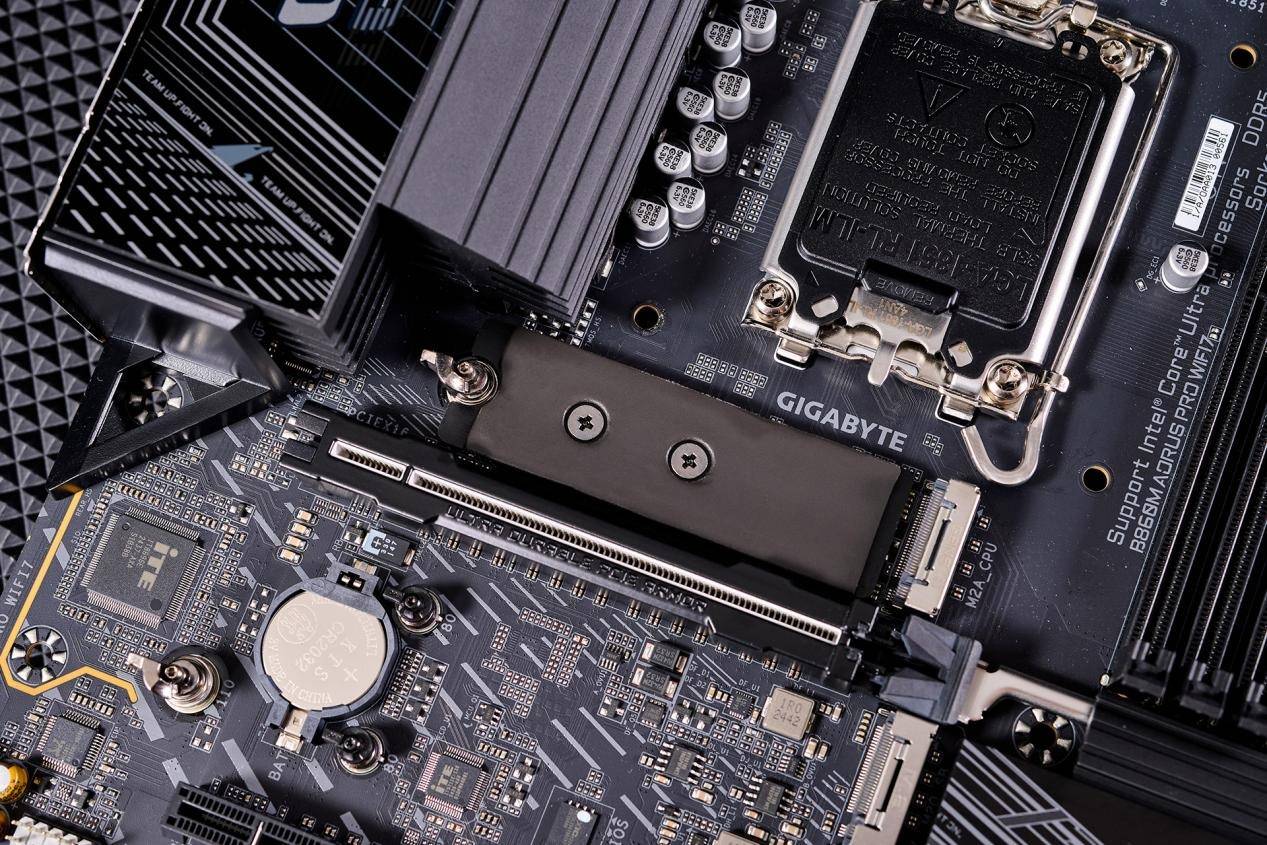

尤其是M2A_CPU插槽直连CPU，支持PCIe 5.0 x4模式，可以充分发挥新一代PCIe 5.0高性能的全部潜能。因此其正面与背面均配上了散热装甲，并配合上高系数导热垫辅助散热 。
而M2B_SB与M2N_SB插槽则是由B860芯片组提供的PCIe 4.0通道支持
无论是显卡、固态硬盘散热装甲还是M.2固态硬盘，均实现了快速拆装，大大简化玩家的装机与升级过程，就算是新手玩家也能轻松上手。
主PCIe5.0 x16显卡插槽的快拆按钮，只需轻轻一按，就能快速取下显卡，告别了传统拆卸方式的烦琐，让硬件升级和维护变得轻松便捷 。

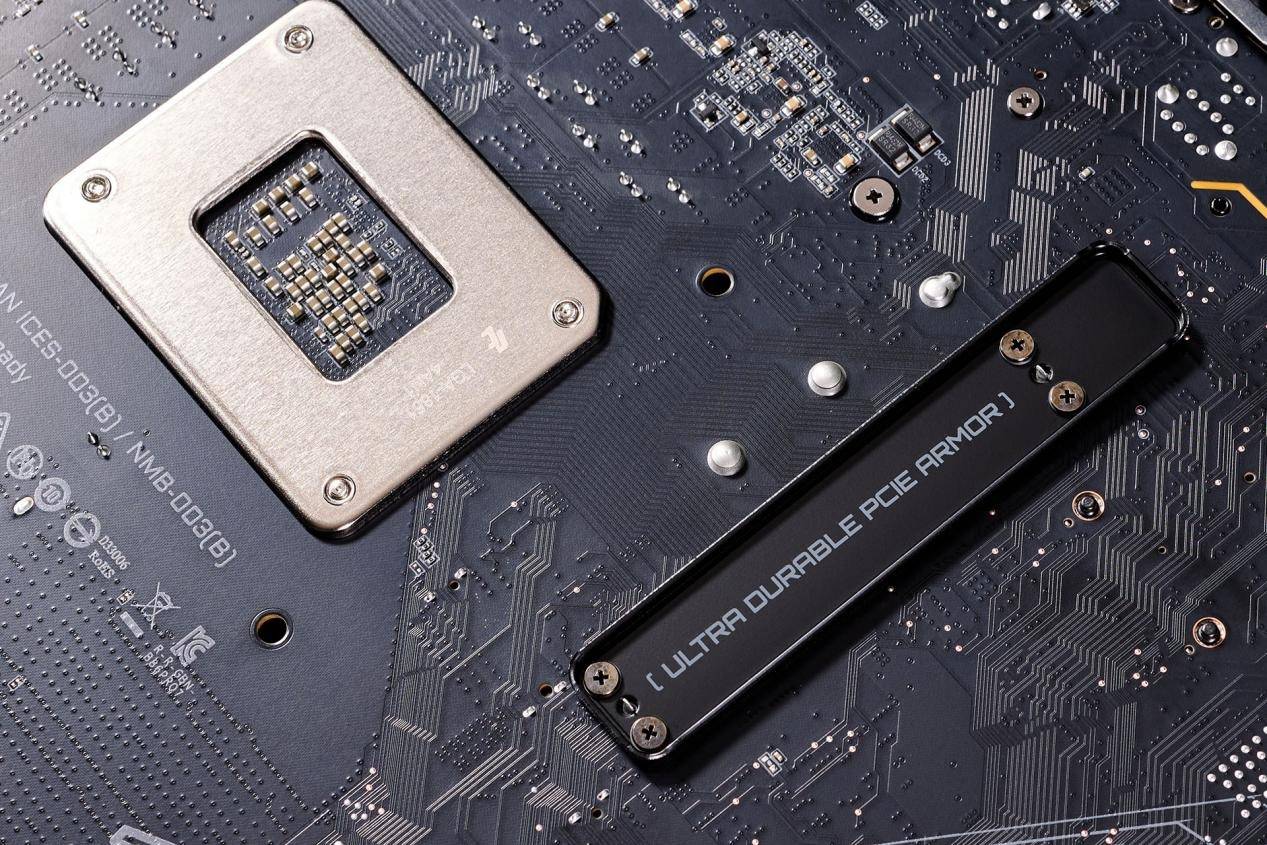

并且技嘉B860M电竞雕提供了PCIe插槽铝合金加固设计，再配合背面对应位置的辅助钢板，大大强化了显卡插槽的结构强度，即便是面对RTX50系列“大体重”显卡，也能轻松应对，确保显卡在运行过程中的稳定性和耐用性。

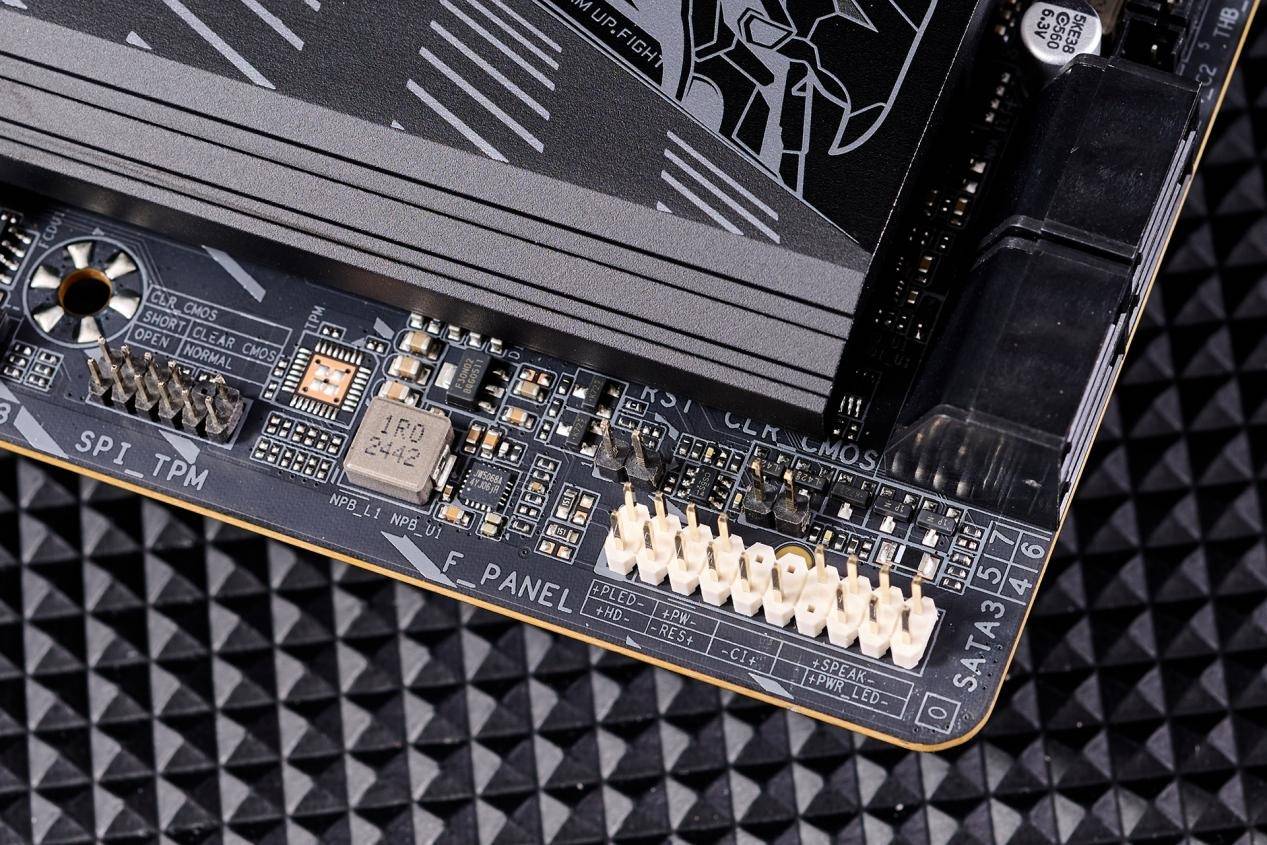

右下角白色插座为前置主板跳线插槽，方便用户快速连接机箱前面板的各类控制线

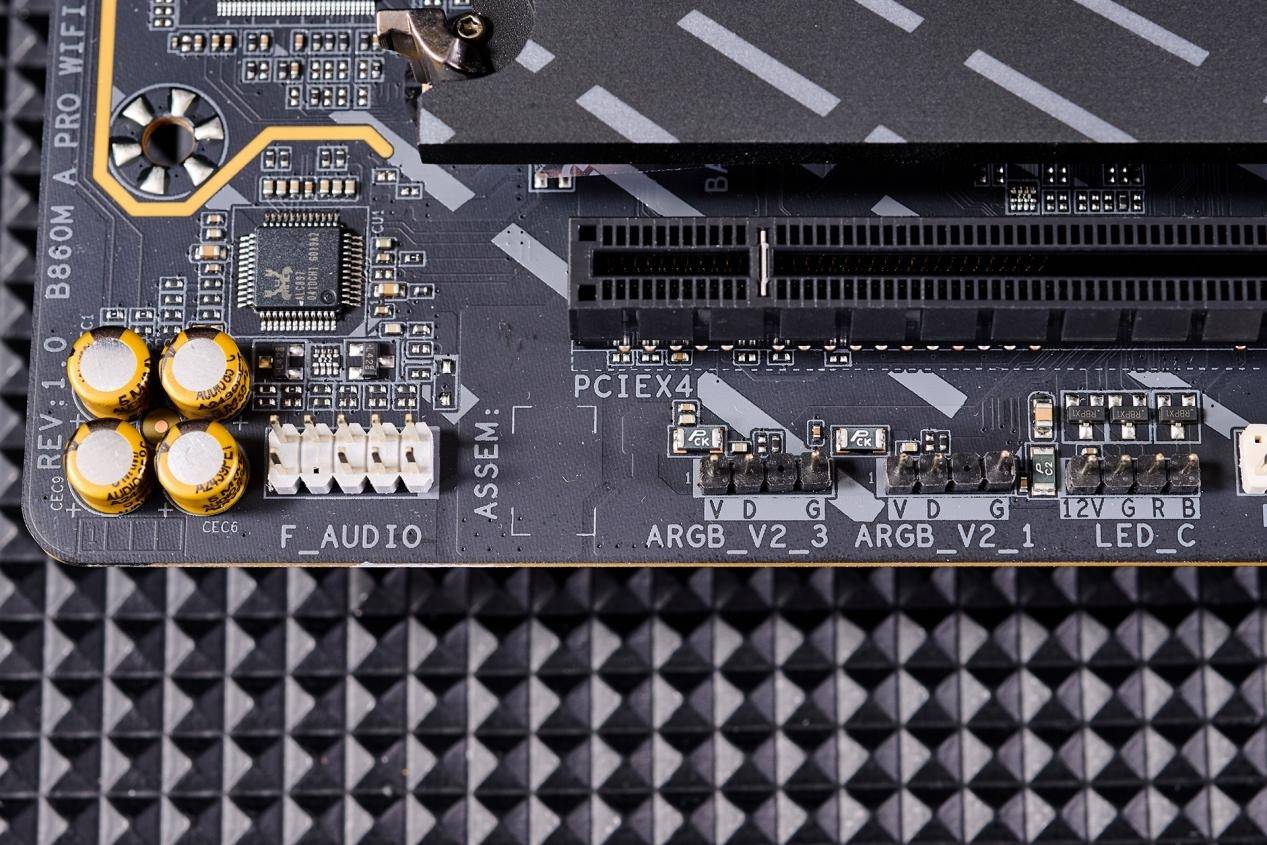

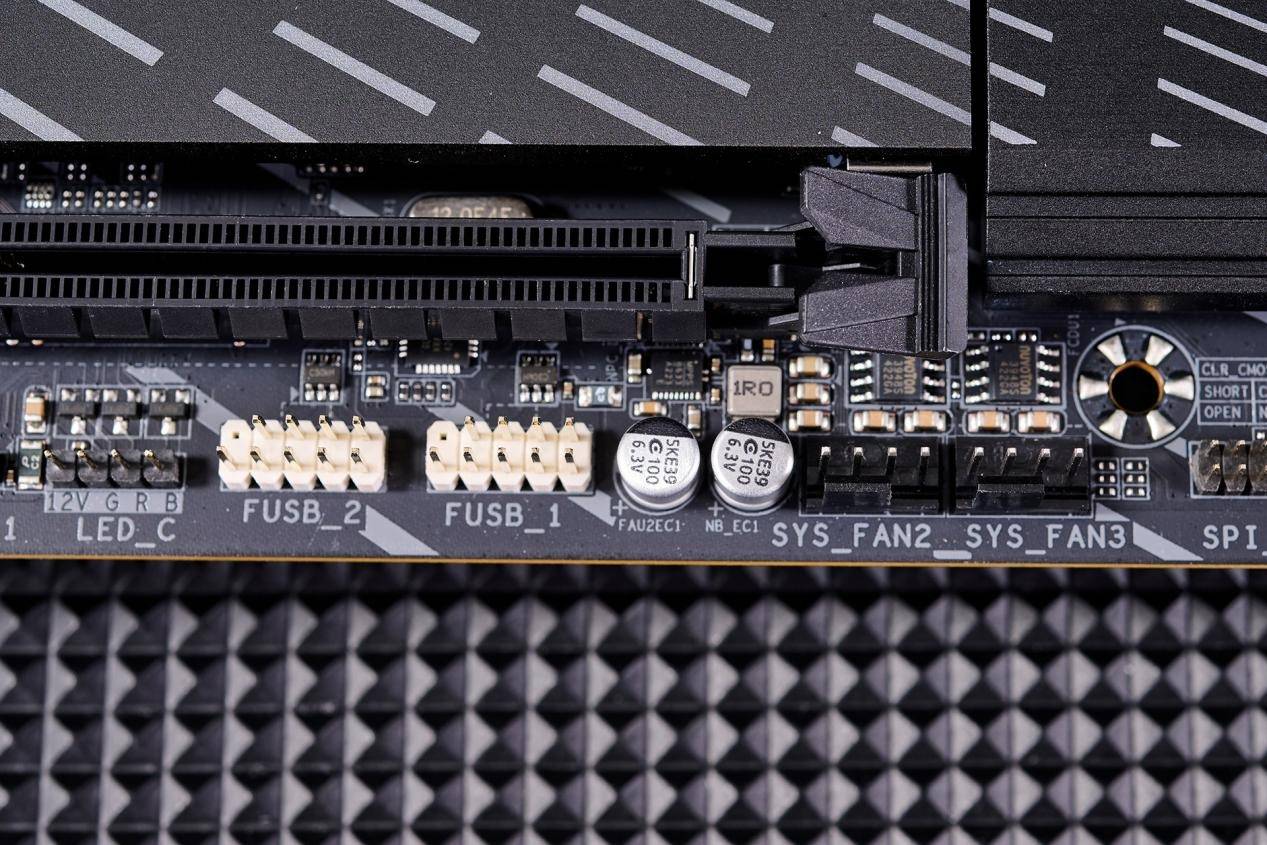

还提供了两组USB-A 2.0扩展接口、4Pin PWM风扇接口，以及+12V RGB灯效接口
此外，为满足不同用户对灯效的个性化需求，技嘉B860M电竞雕主板提供了两组ARGB灯效接口。

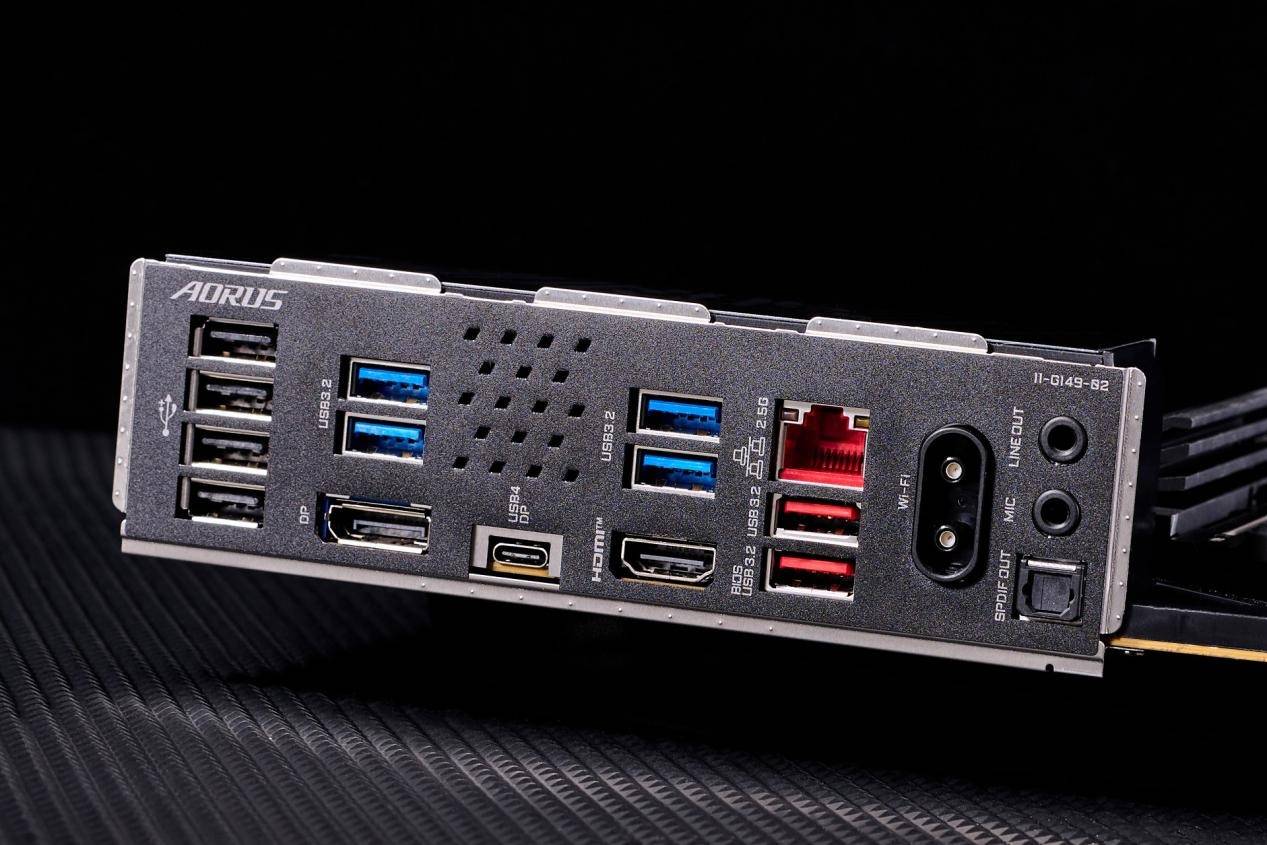

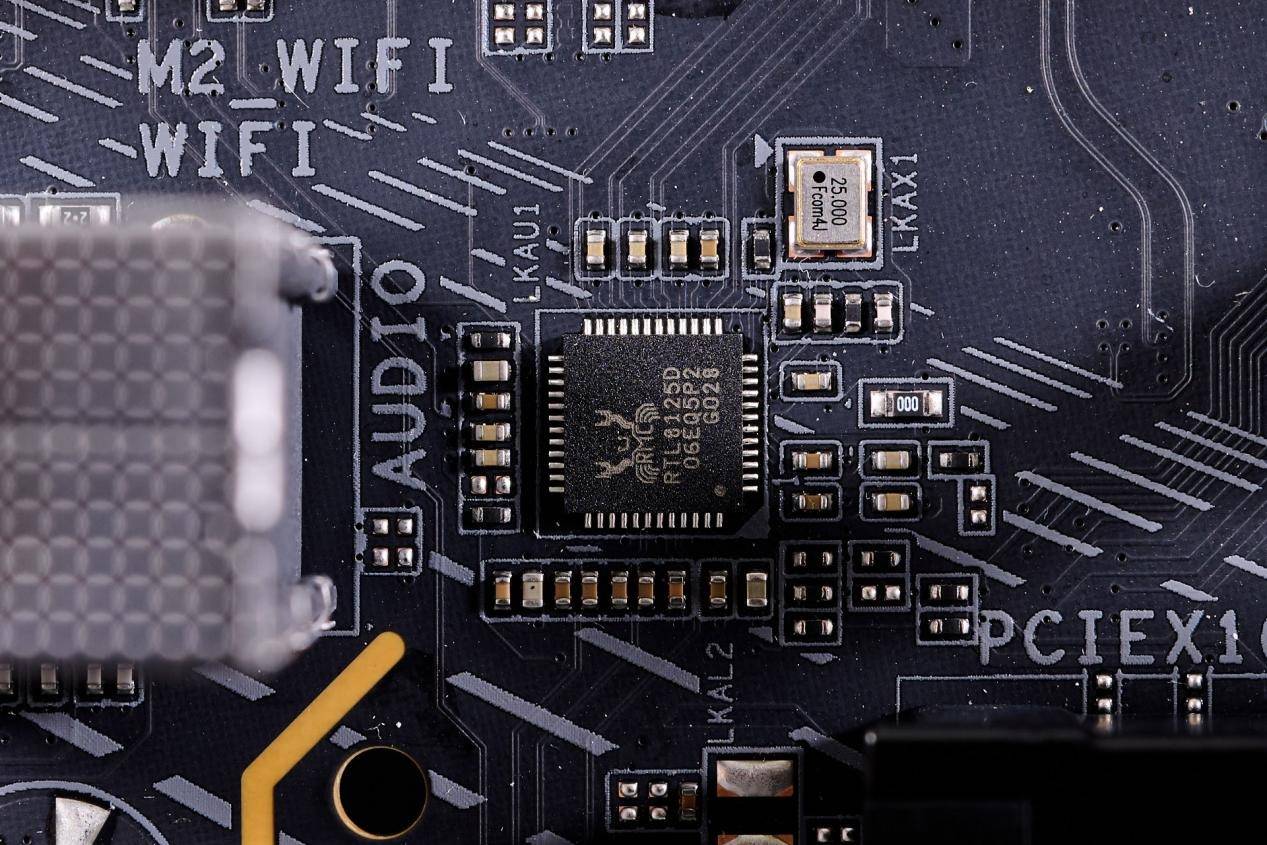

后置IO接口也相当丰富：4个USB-A 2.0接口、4个USBUSB-A 3.2接口（蓝色）、DP接口、HDMI接口、USB4接口、2个USBUSB-A 3.2 Gen2接口（红色）、2.5G网络接口、WIFI7天线接口，以及音频接口。

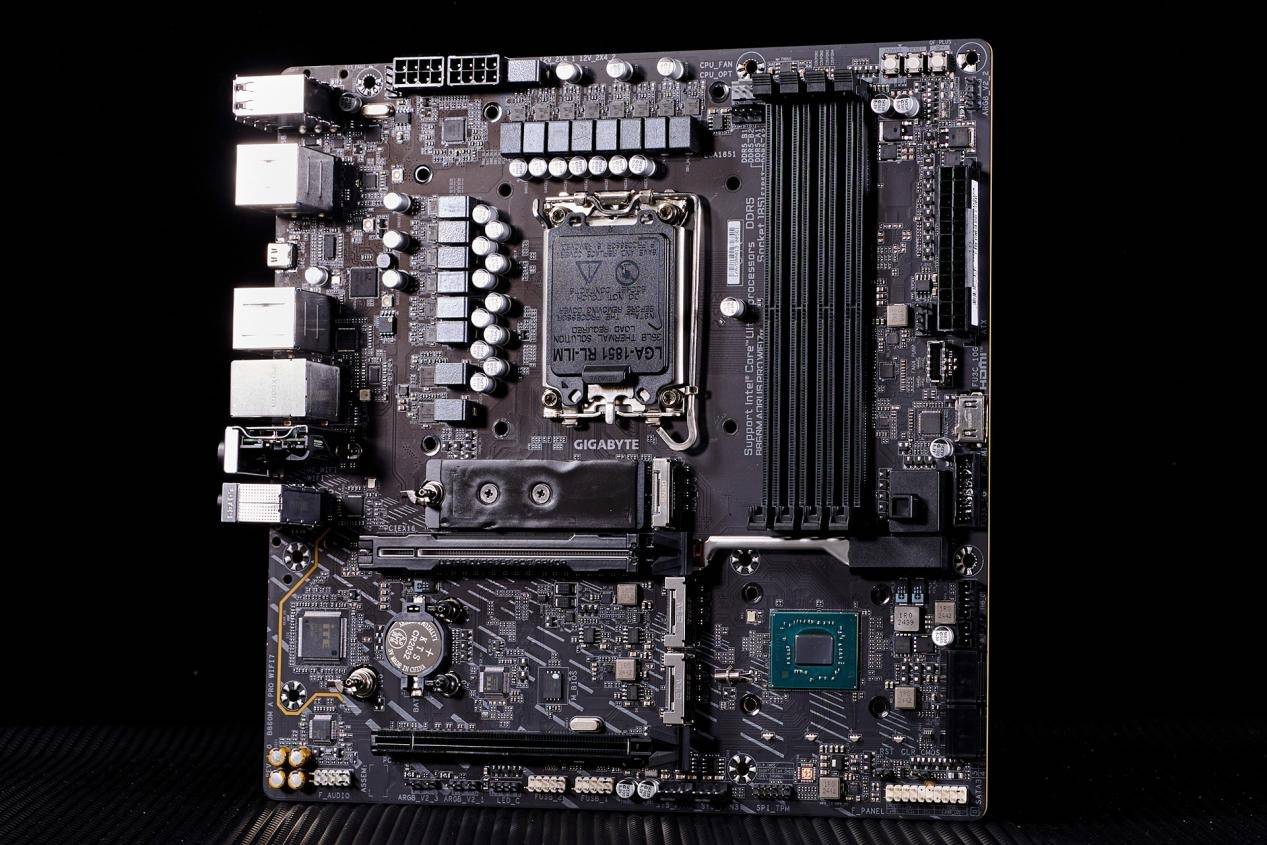

技嘉B860M AORUS PRO WIFI7 电竞雕主板，拆解

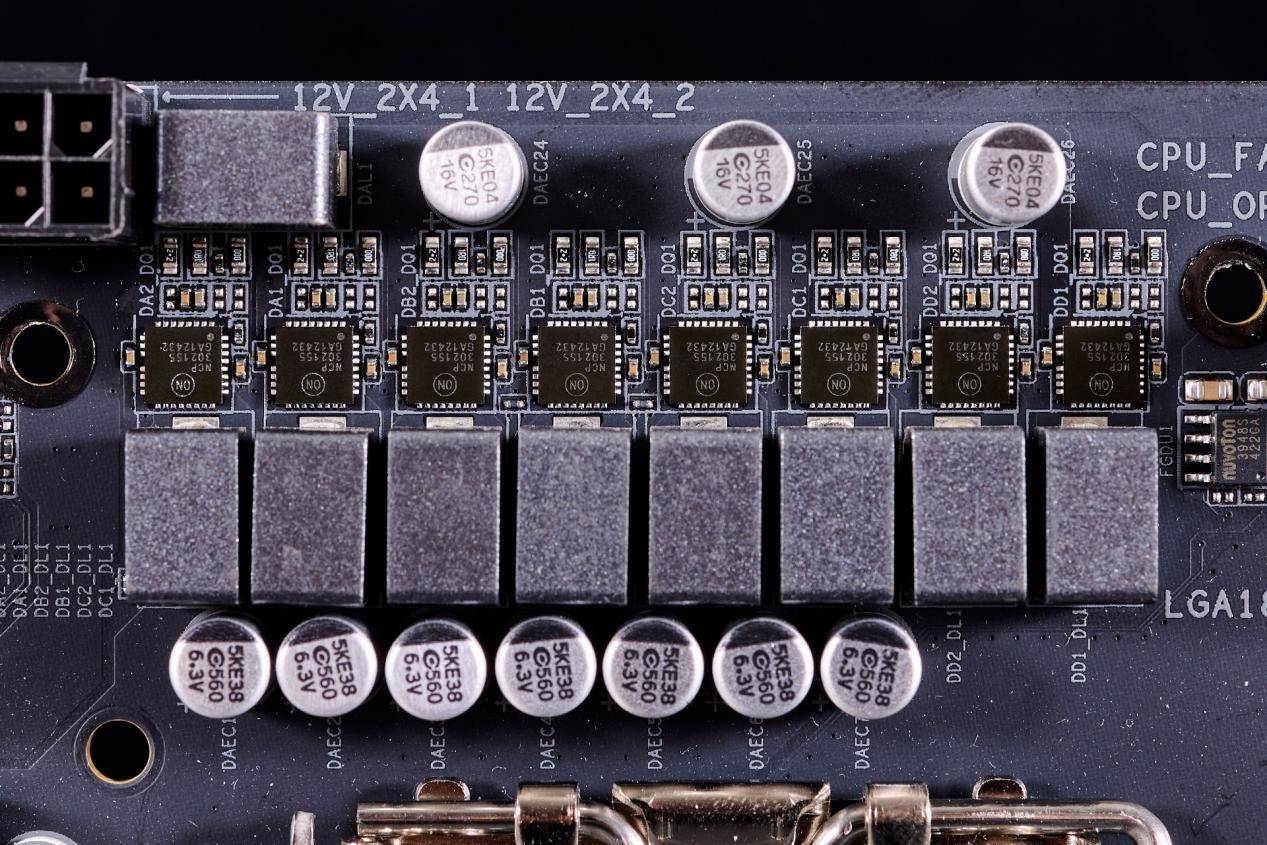

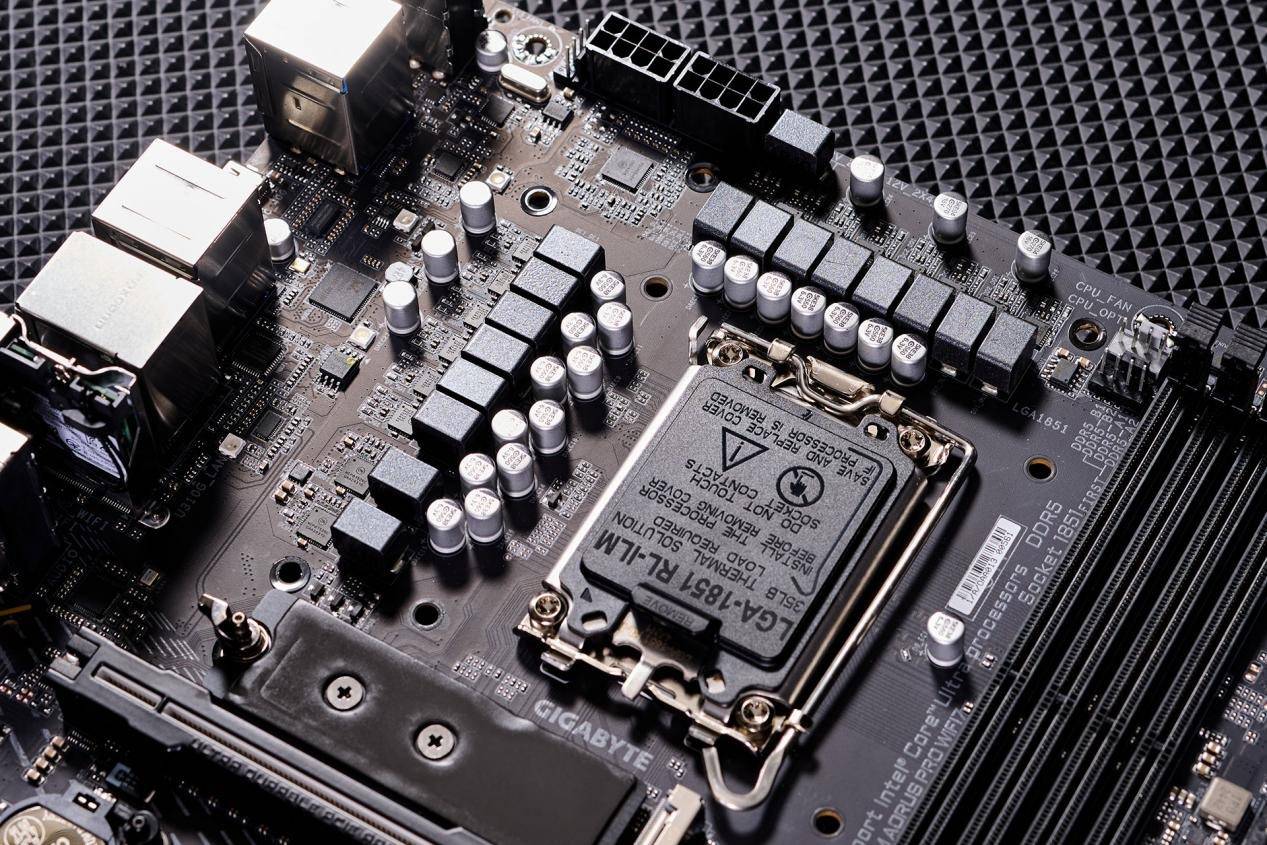

供电方面也相当豪华， 12+1+2相供电设计，每相均搭载60A DrMOS，搭配上8层高规格PCB，能够为CPU提供强劲且稳定的电力支持。

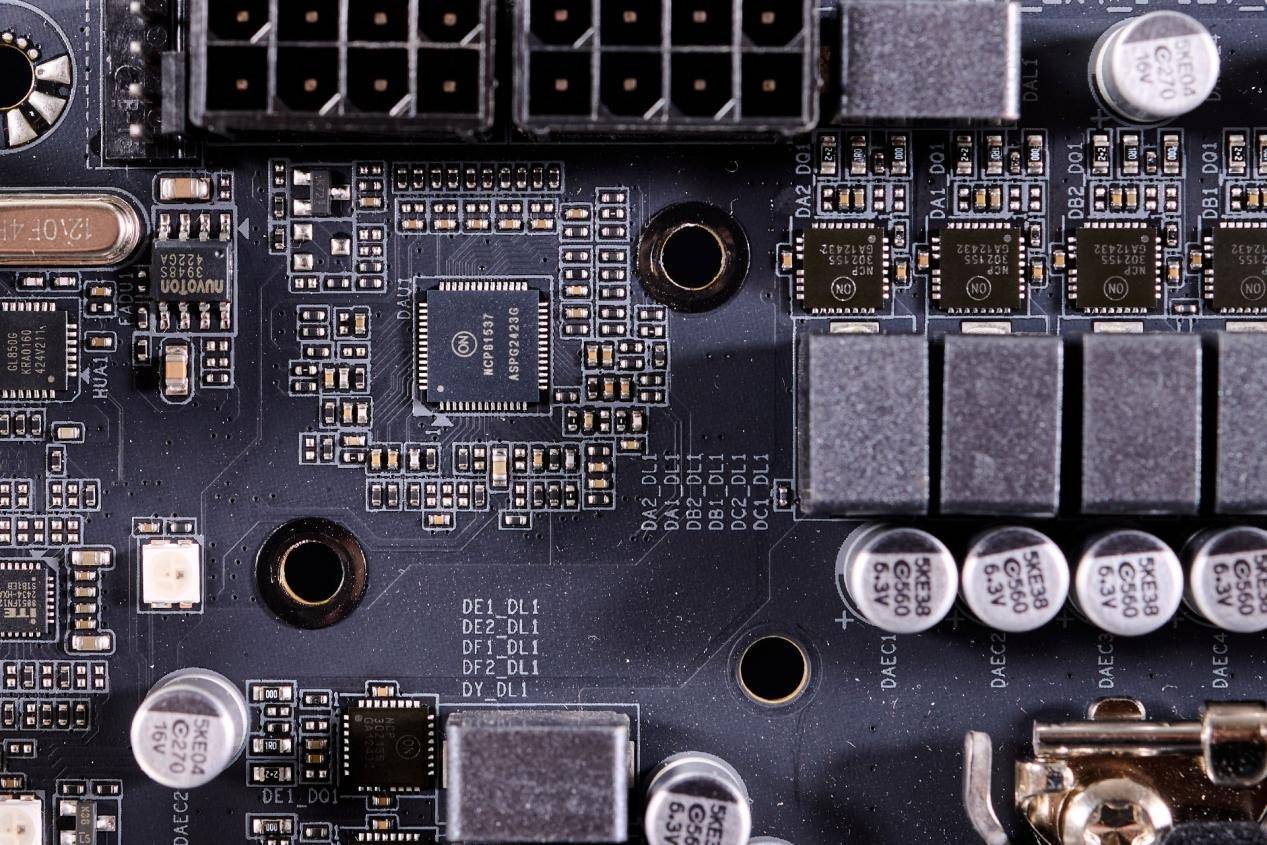

主控芯片为安森美的NCP81537多相PWM控制器，能够精准调控电压输出
DrMos芯片同样是来自安森美的，丝印编码NCP3032155

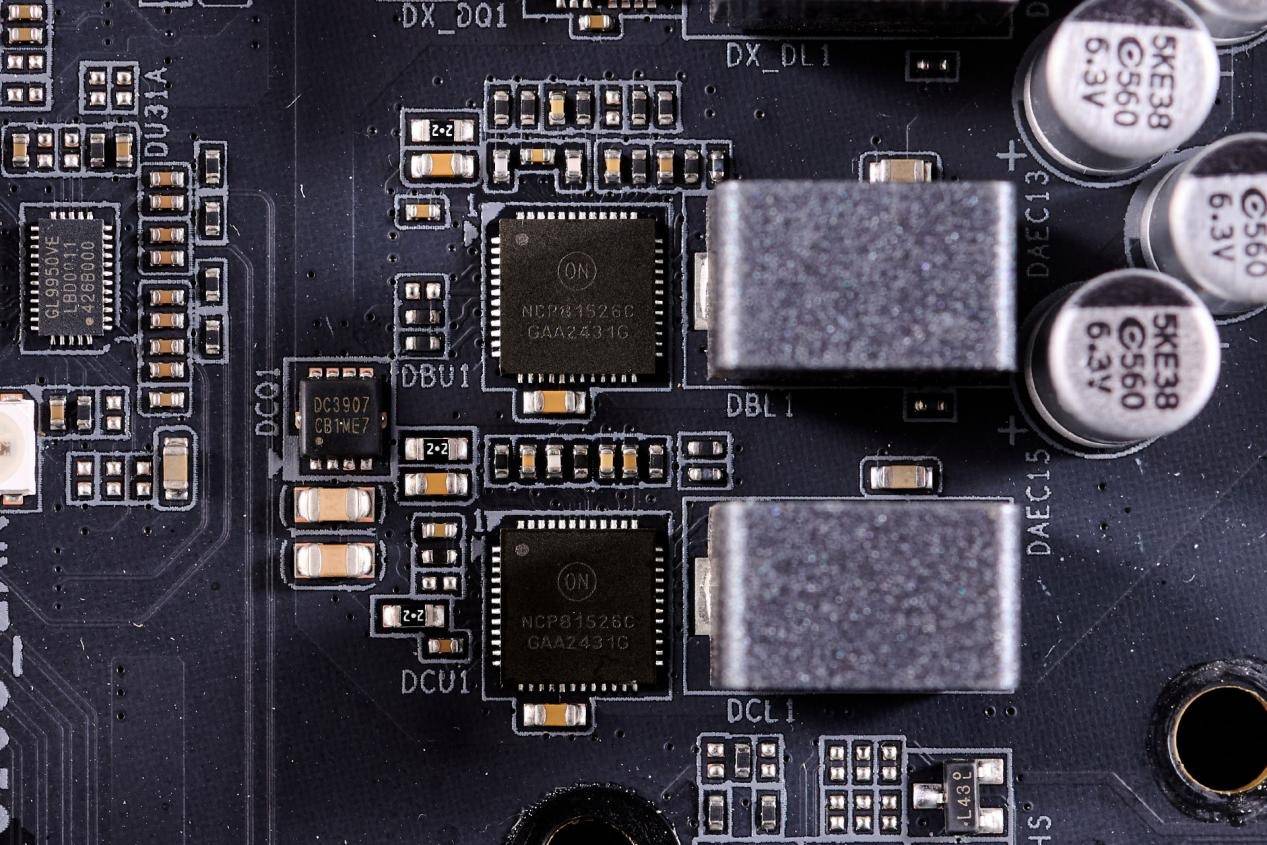

2相辅助供电采用的DrMos芯片同样是来自安森美，丝印编码为NCP81526C，同为最大60A导通能力的DrMOS芯片。

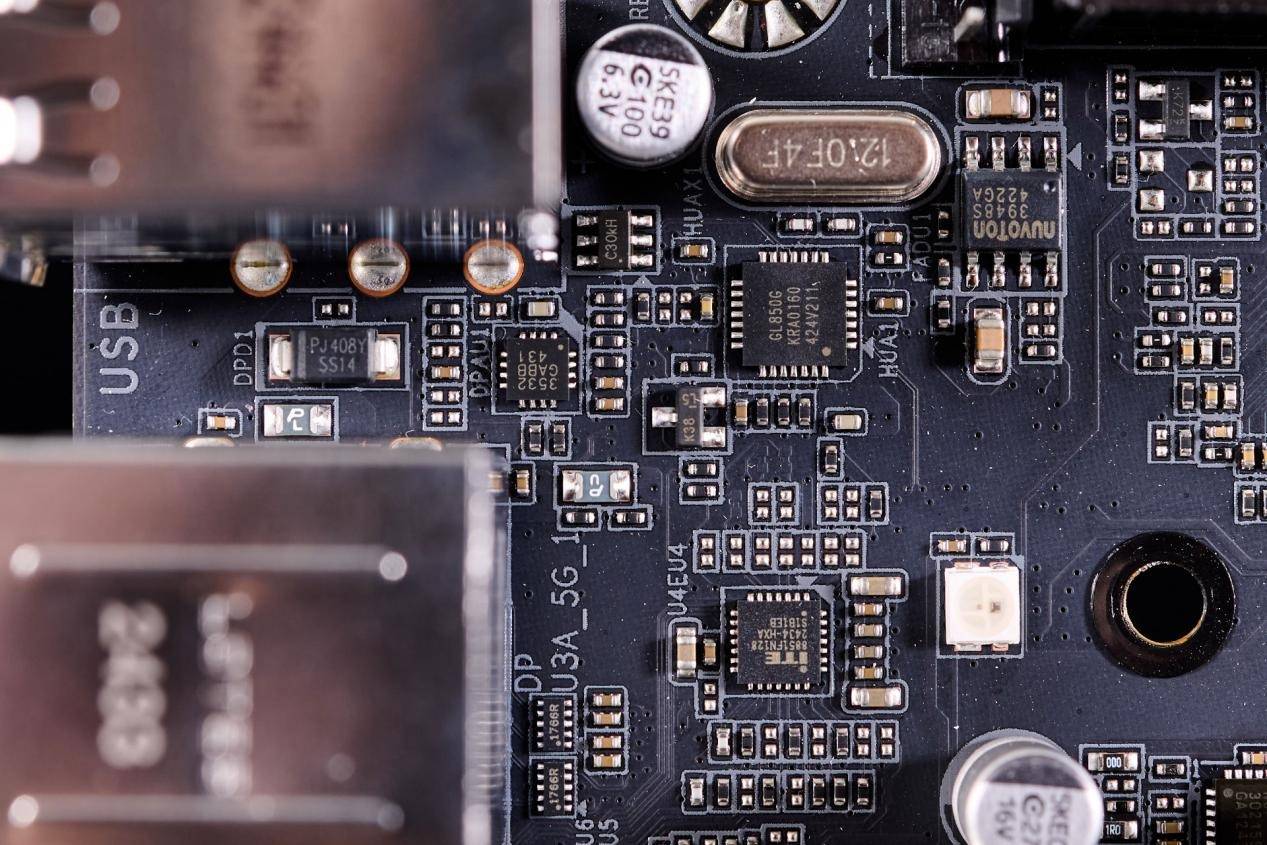

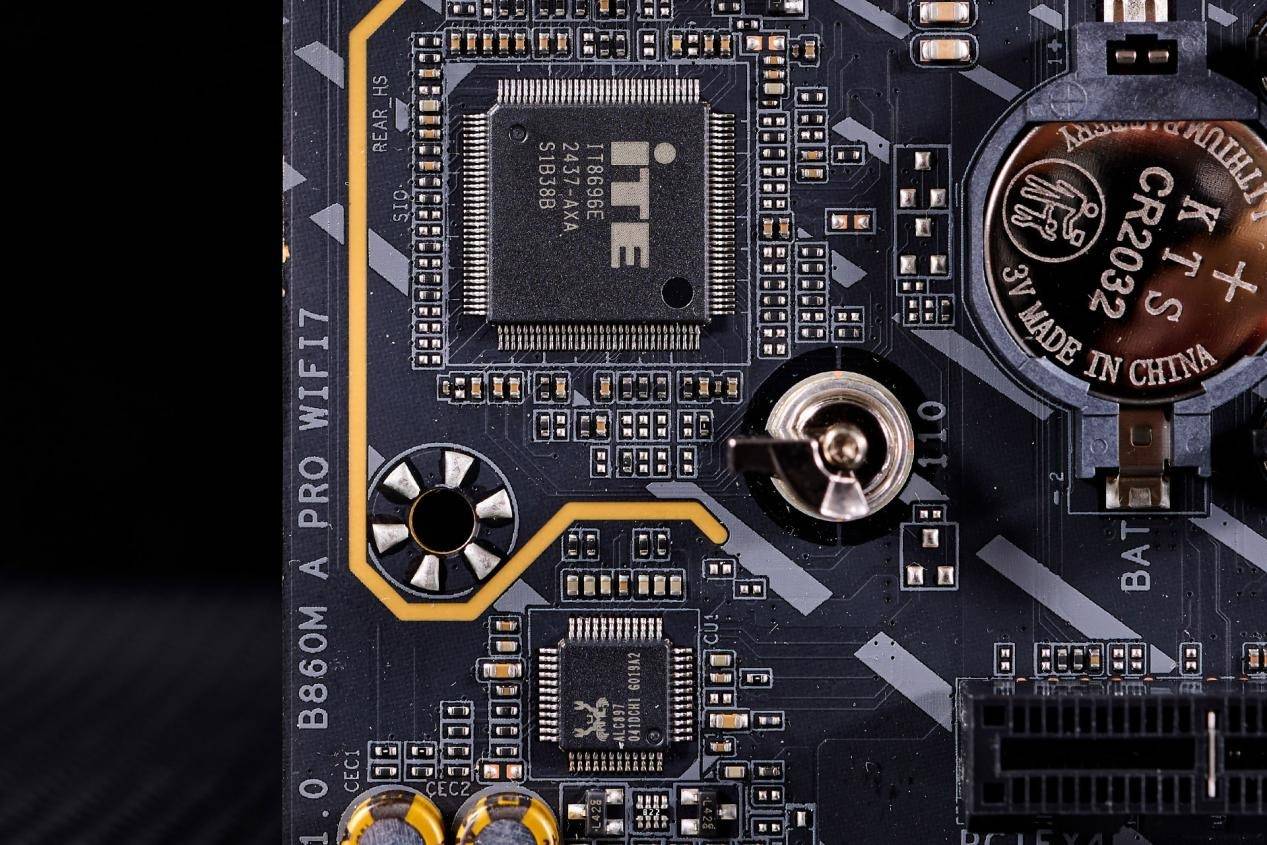

GL850G提供4个USB2.0 USB-A接口；ITE 8851FN负责管理USB-C PD 3.0供电支持

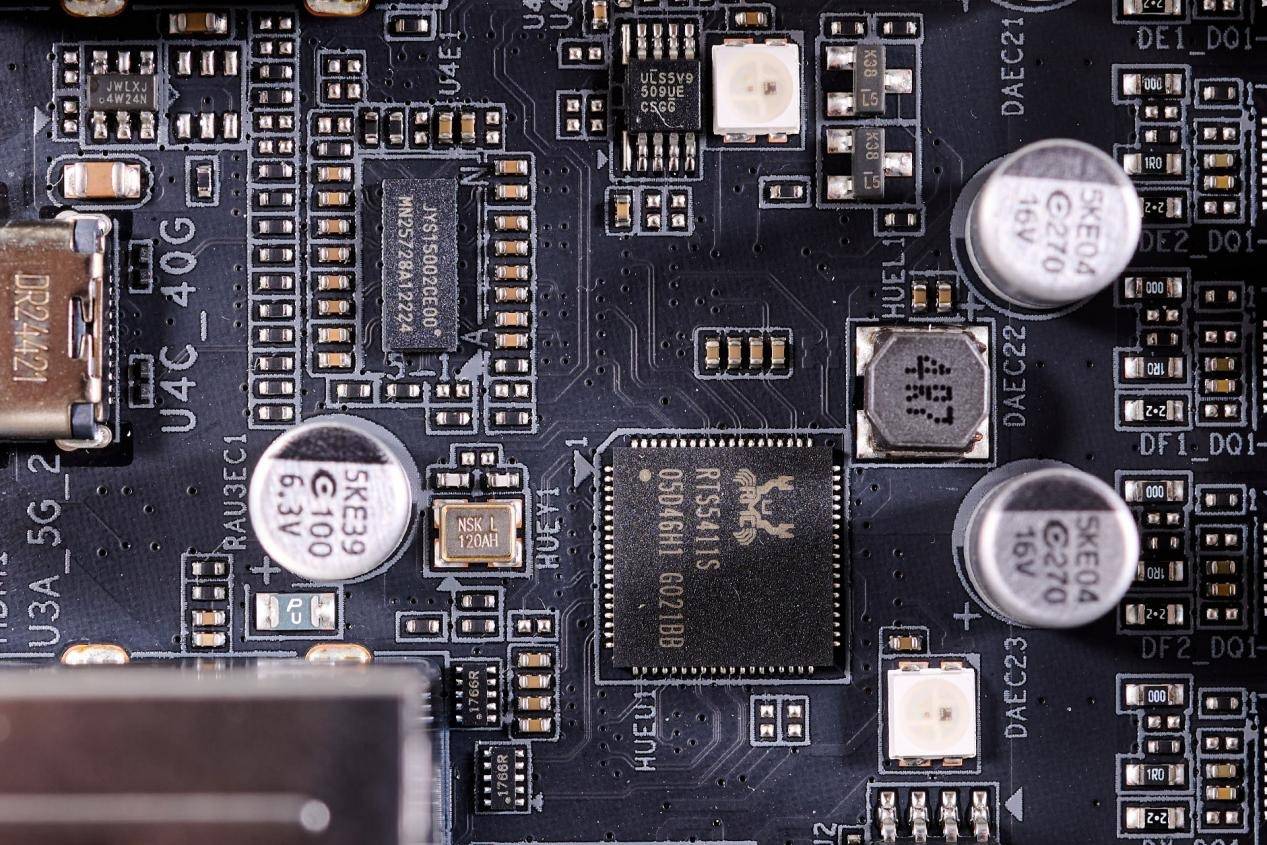

JYS15002CE00提供1个USB 4 TYPE-C接口；RTS5411S提供4个USB3.0 USB-A接口

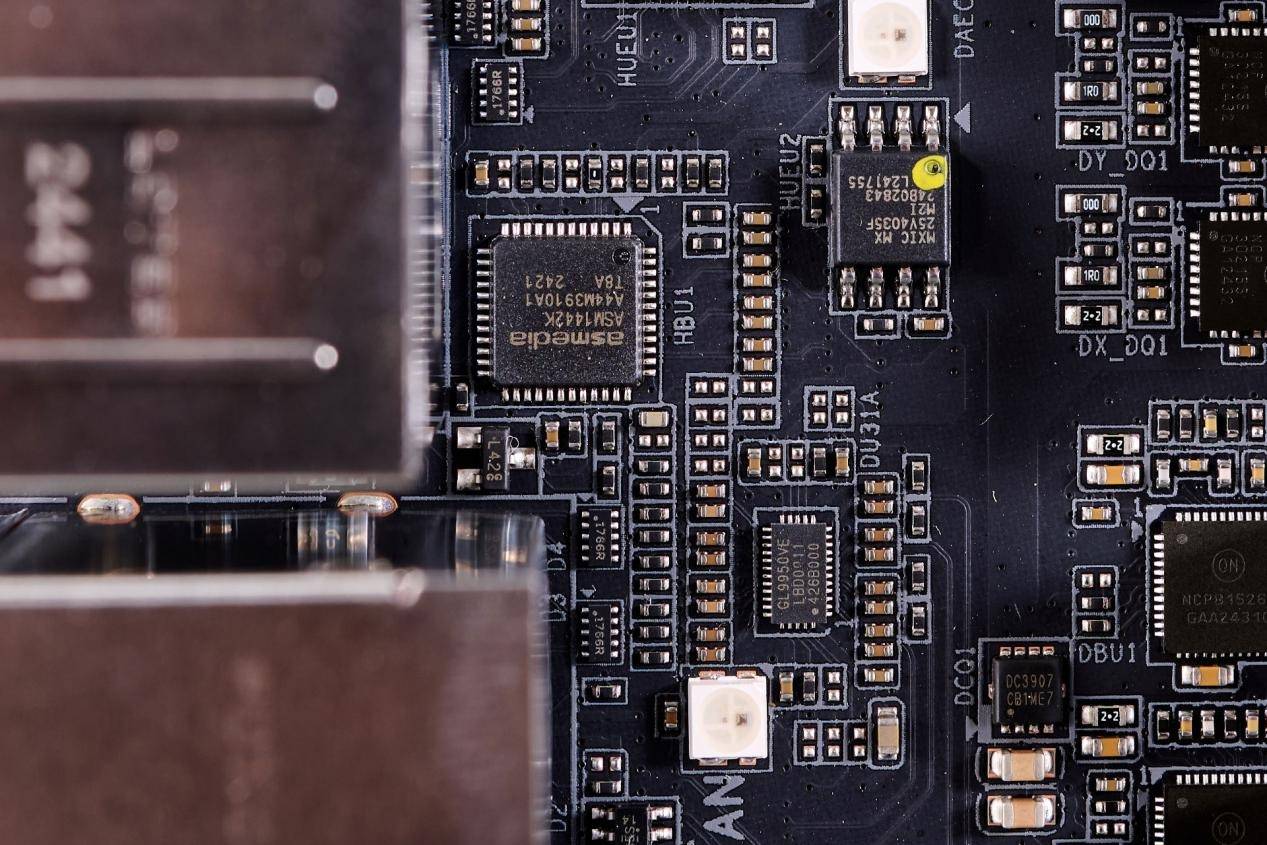

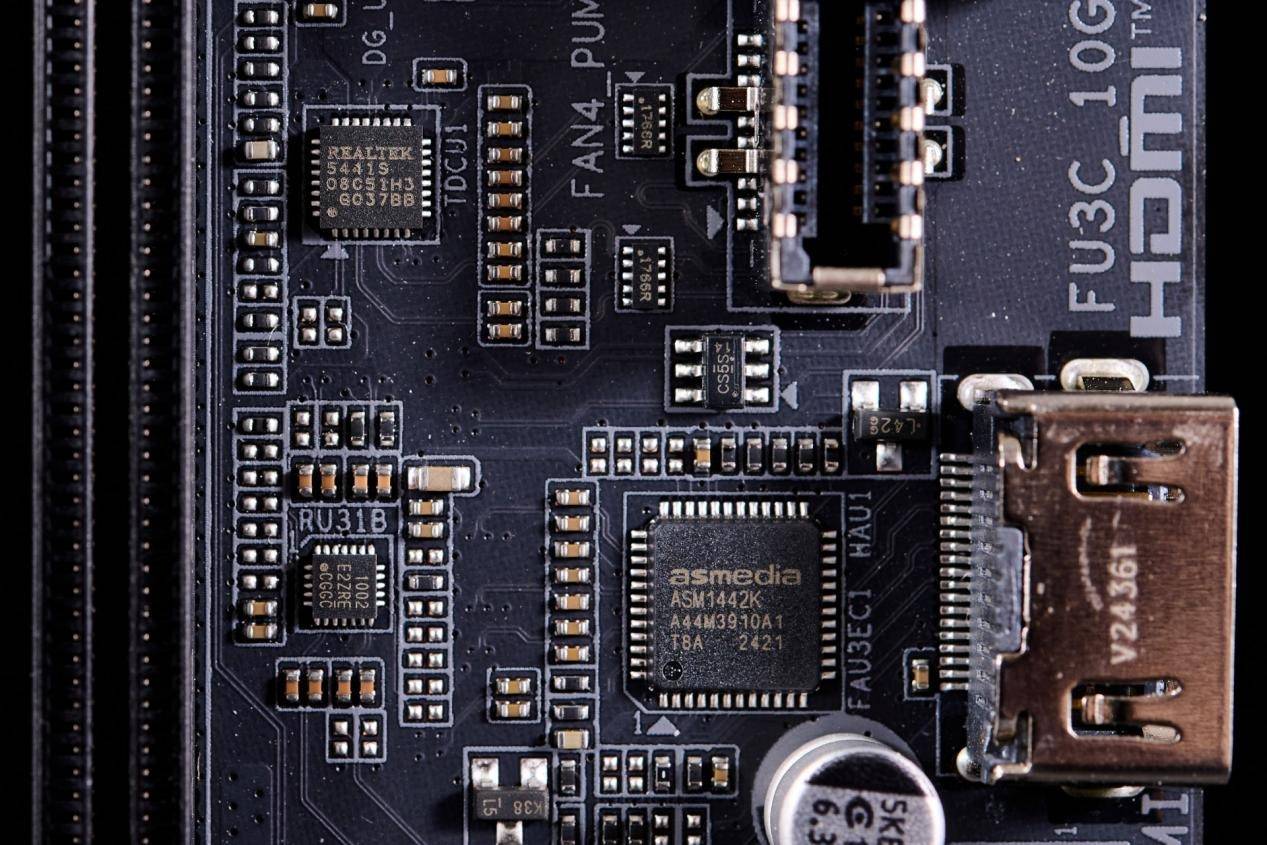

ASM1442K提供后置HDMI接口
REALTEK 5441S，提供前置TYPE-C PD协议支持

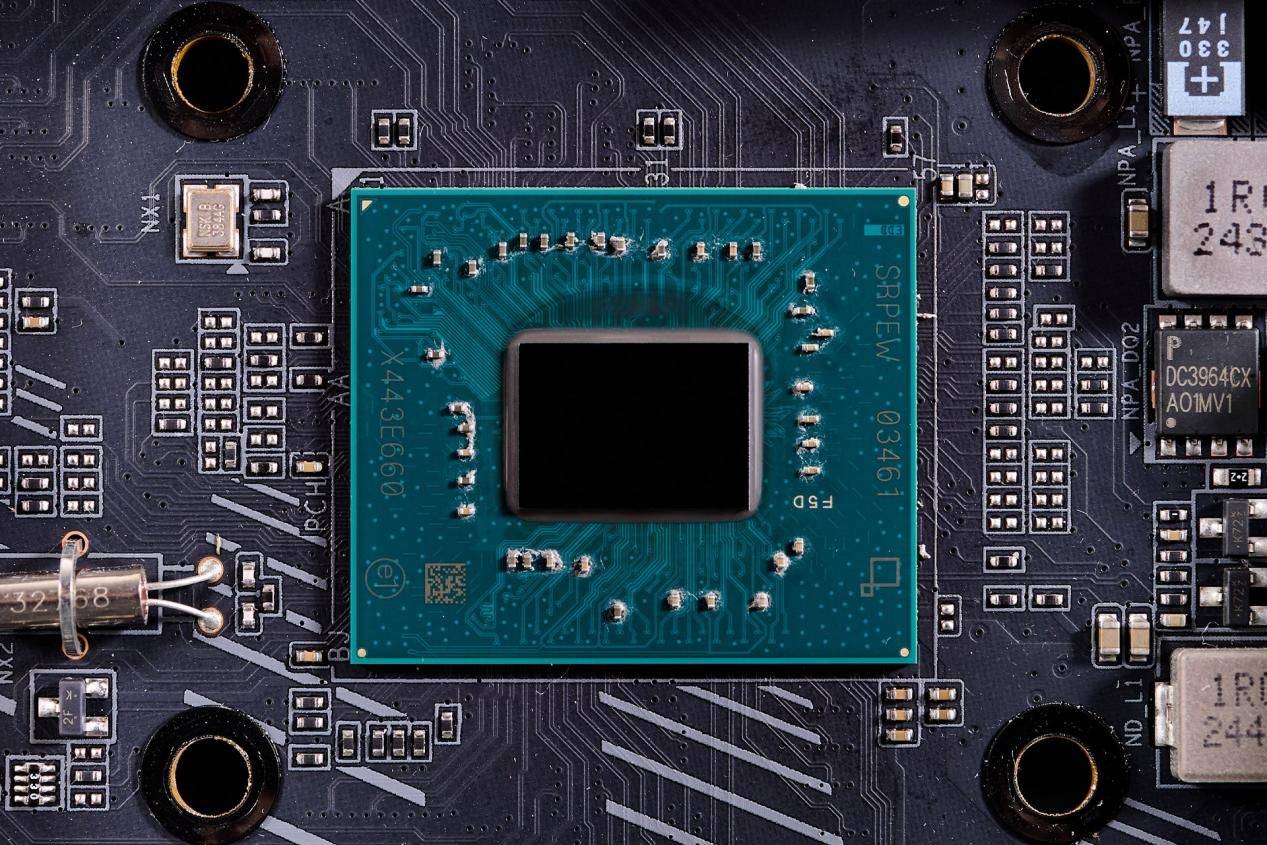

INTEL B860芯片组

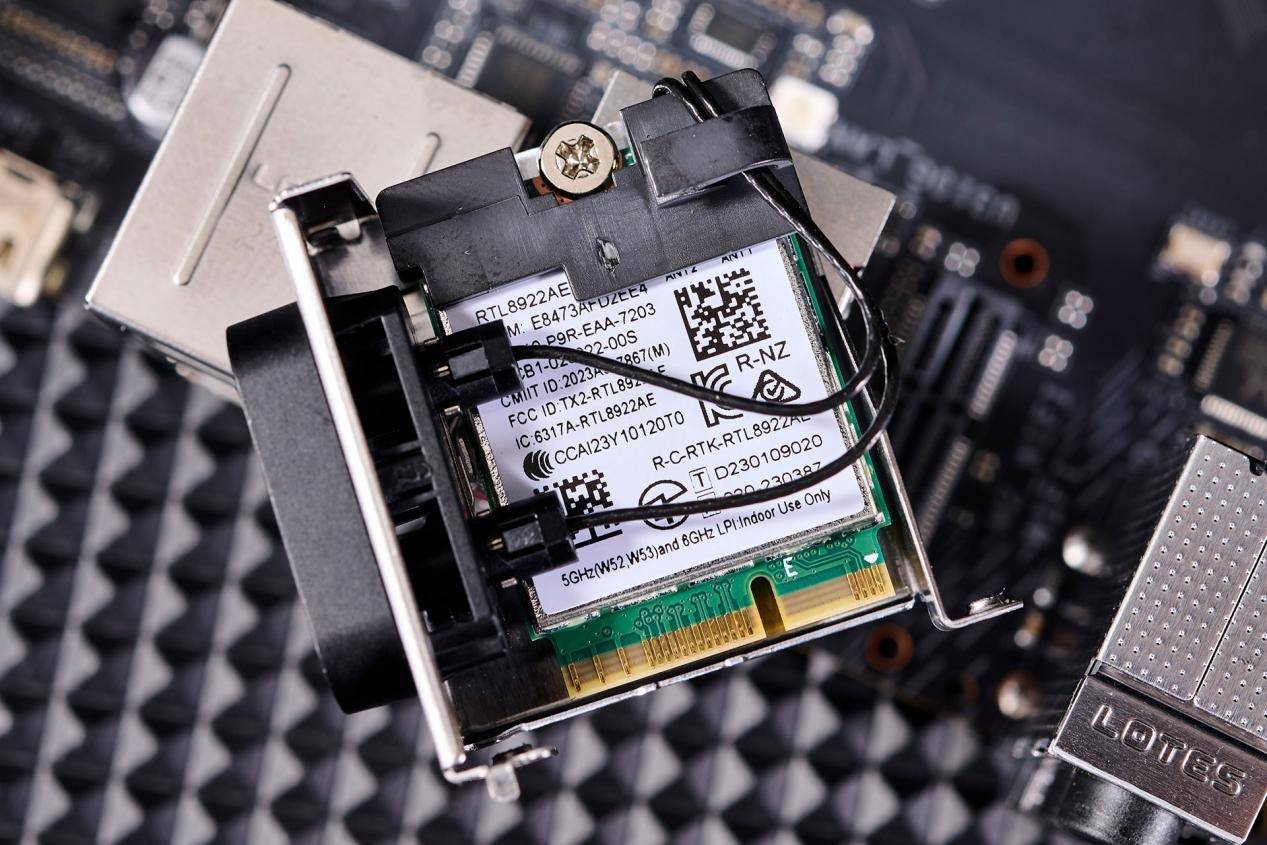

WIFI7为RTL8922AE方案
测试平台介绍
测试平台方向，我们选用了来自Intel 酷睿ULtra 7 265KF处理器，搭配宏碁掠夺者Hera影锋RGB超频电竞内存，NVIDIA GeForce RTX 5070显卡，构建了完整的高端游戏与创作平台。

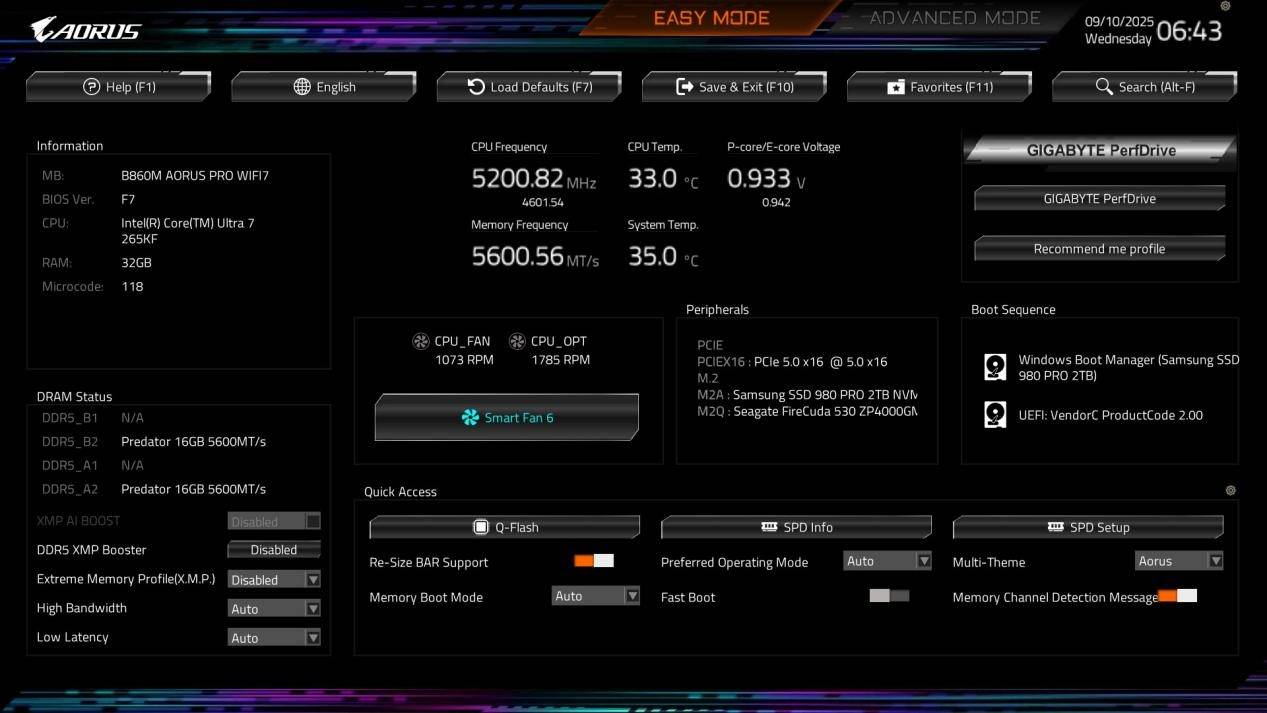

进入技嘉B860M电竞雕主板BIOS，并利用U盘刷新到最新版本的F7，以确保主板对新硬件的兼容性与性能调校达到最佳状态。BIOS界面延续技嘉一贯的简洁逻辑设计，易用性与功能性兼具。

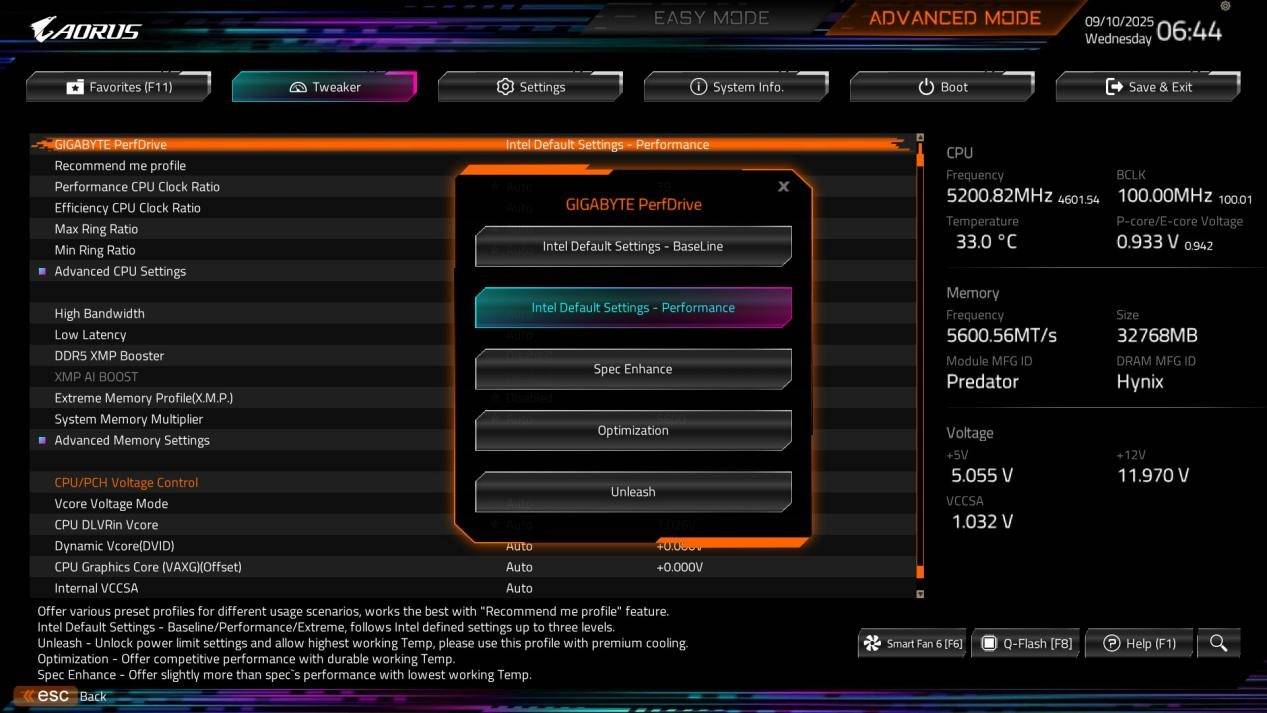

技嘉还提供了丰富的处理器预设档供大家选择，一般情况下，直接使用Intel Default Settings即可获得稳定且强劲的性能表现。

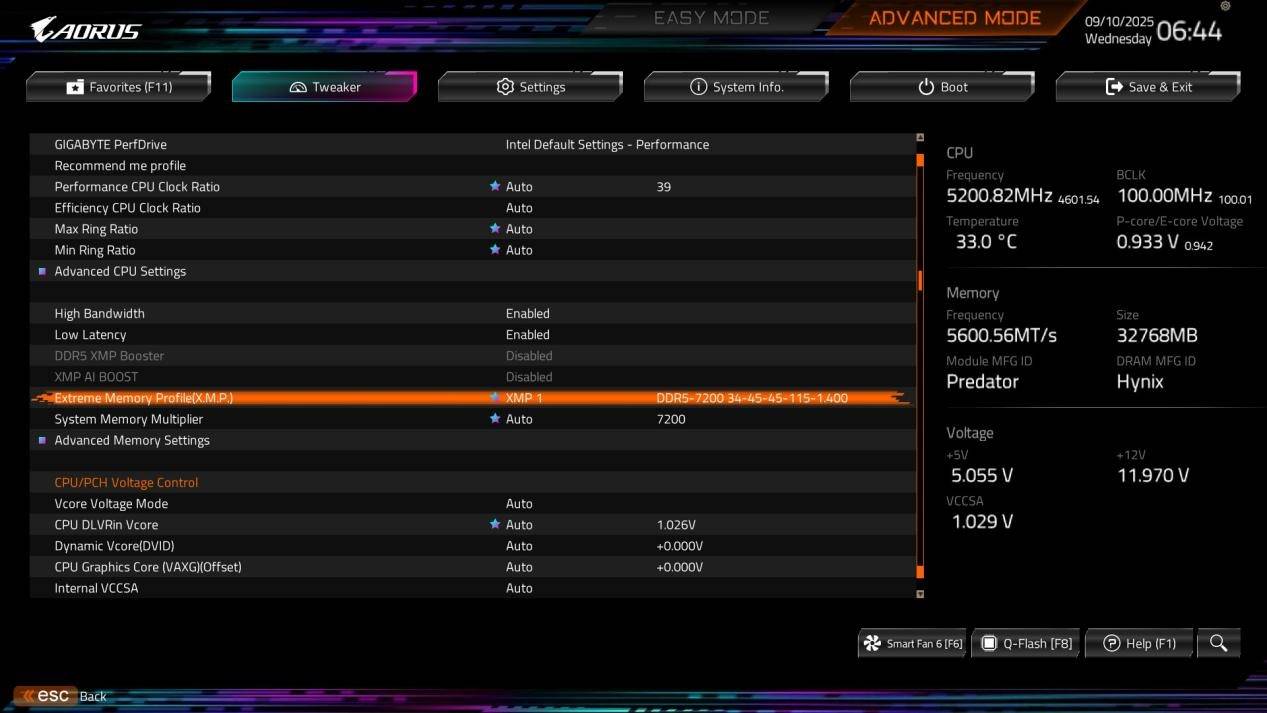

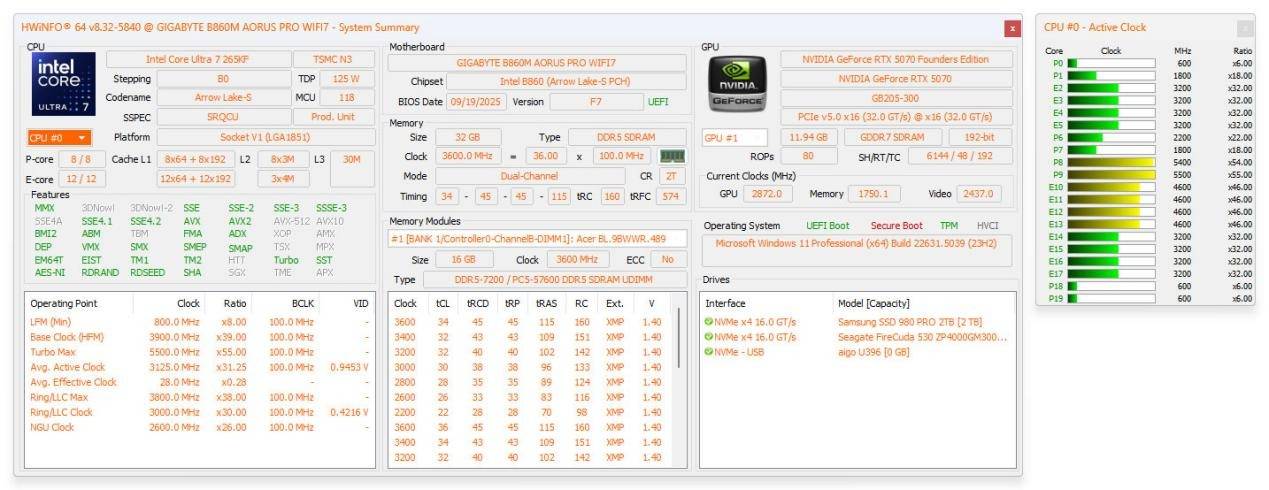

当然使用上支持高频内存，那么XMP档案是必须开启的。开启XMP后，宏碁掠夺者Hera影锋RGB超频电竞内存频率提升到了DDR-7200，小参也达到了CL34-45-45-115。同时我们还需要把技嘉独立的高带宽低延迟内存技术：HighBandwidth与Low Latency两个选项均手动开启，以进一步释放内存性能潜力。
性能测试：

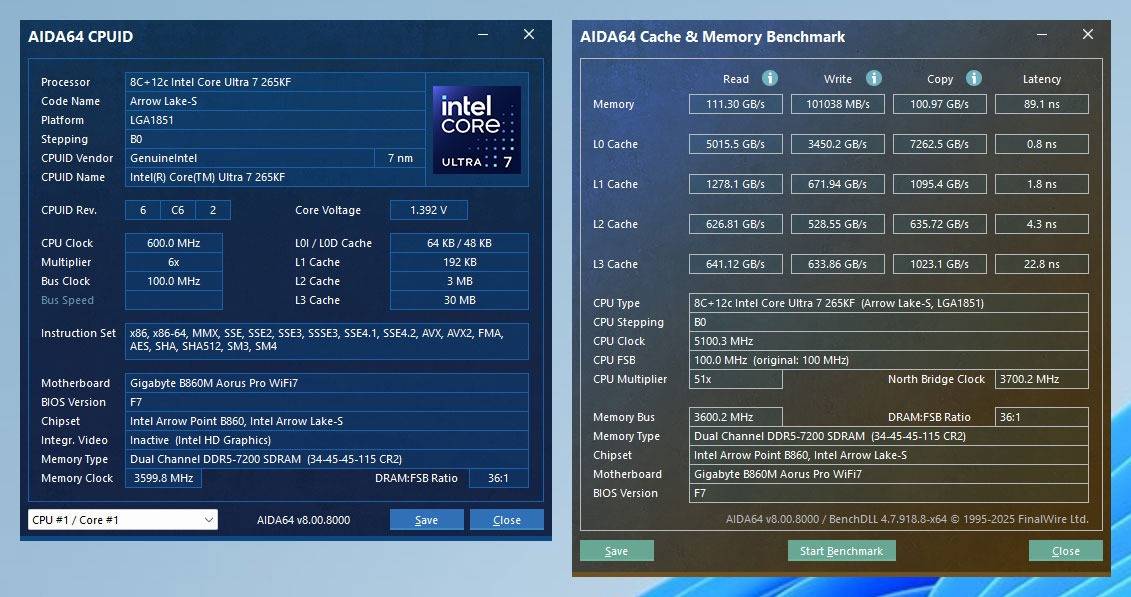

在AIDA64内存带宽测试中，读取速度达到111.30GB/s，写入速度为99.64GB/s，复制速度100.97GB/s，延迟缩短至68.4ns。

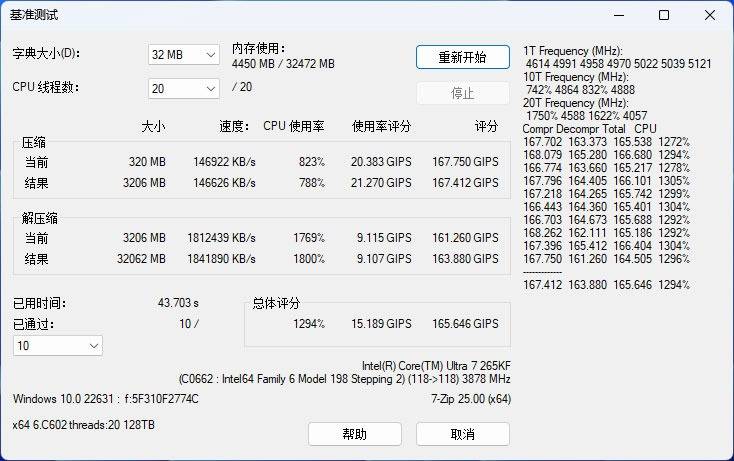

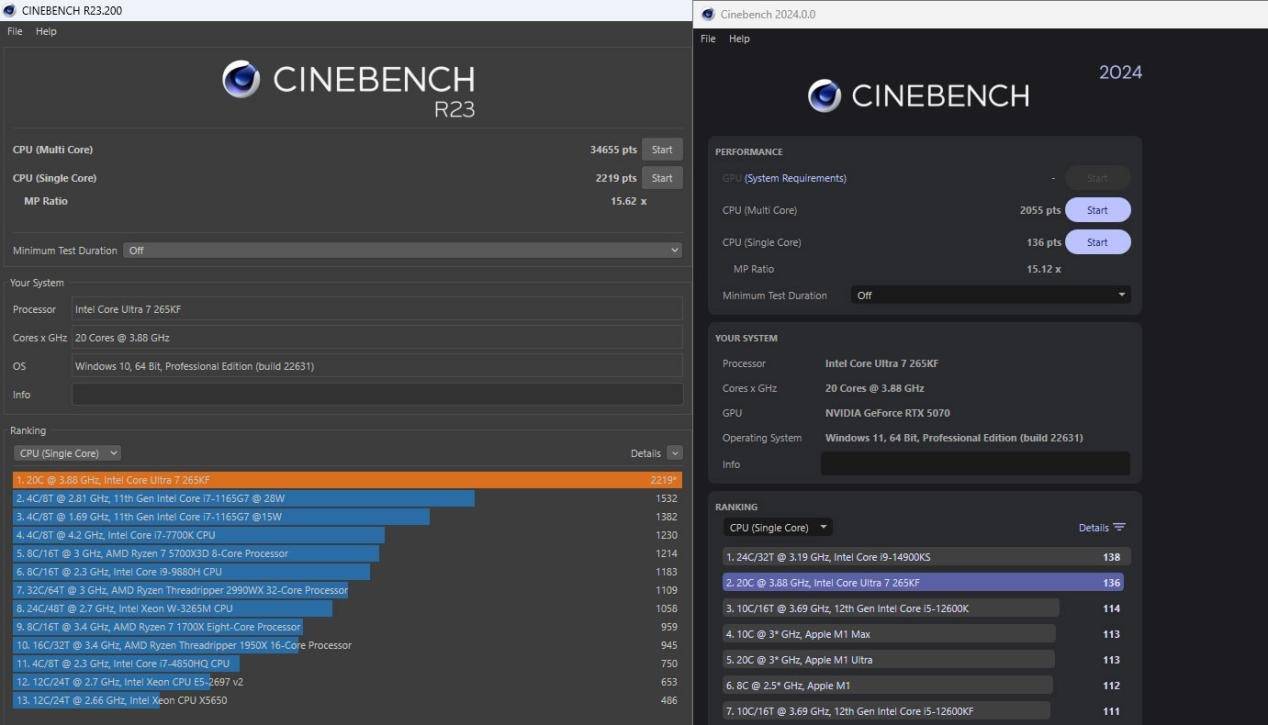

结合上CINEBENCH与7ZIP软件测试来看，搭配上技嘉B860M电竞雕使用的Intel 酷睿ULtra 7 265KF处理器性能发挥相当出色。CINEBENCH R23多核得分突破34655分，CINEBENCH 2024多核得分也达到了2055分。

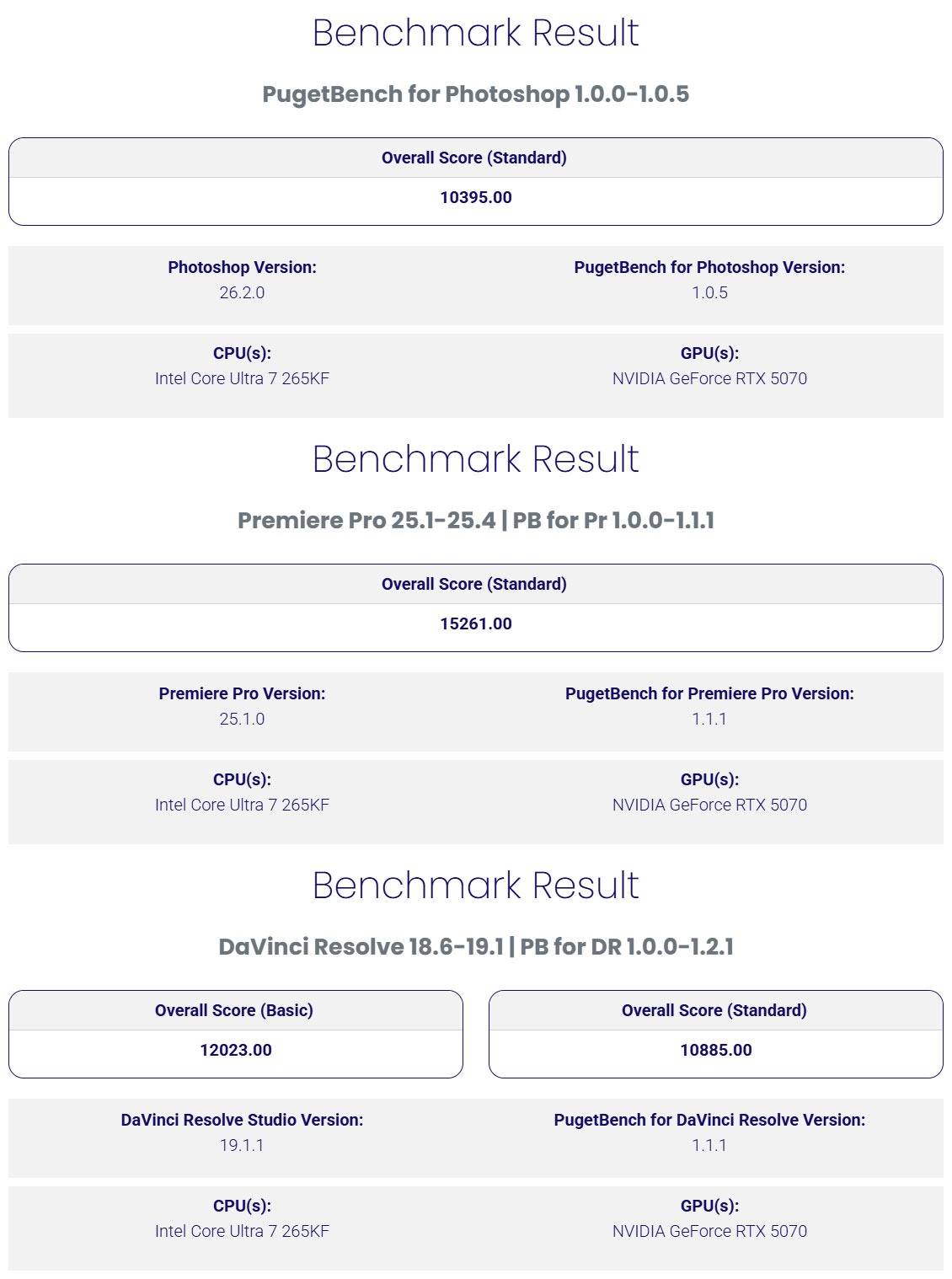

一整套创作者测试软件包括Pugetbench for PS、PR及达芬奇中，均展现出卓越的生产力表现。UL Procyon软件中的图像处理与视频编辑测试也取得了优异成绩。

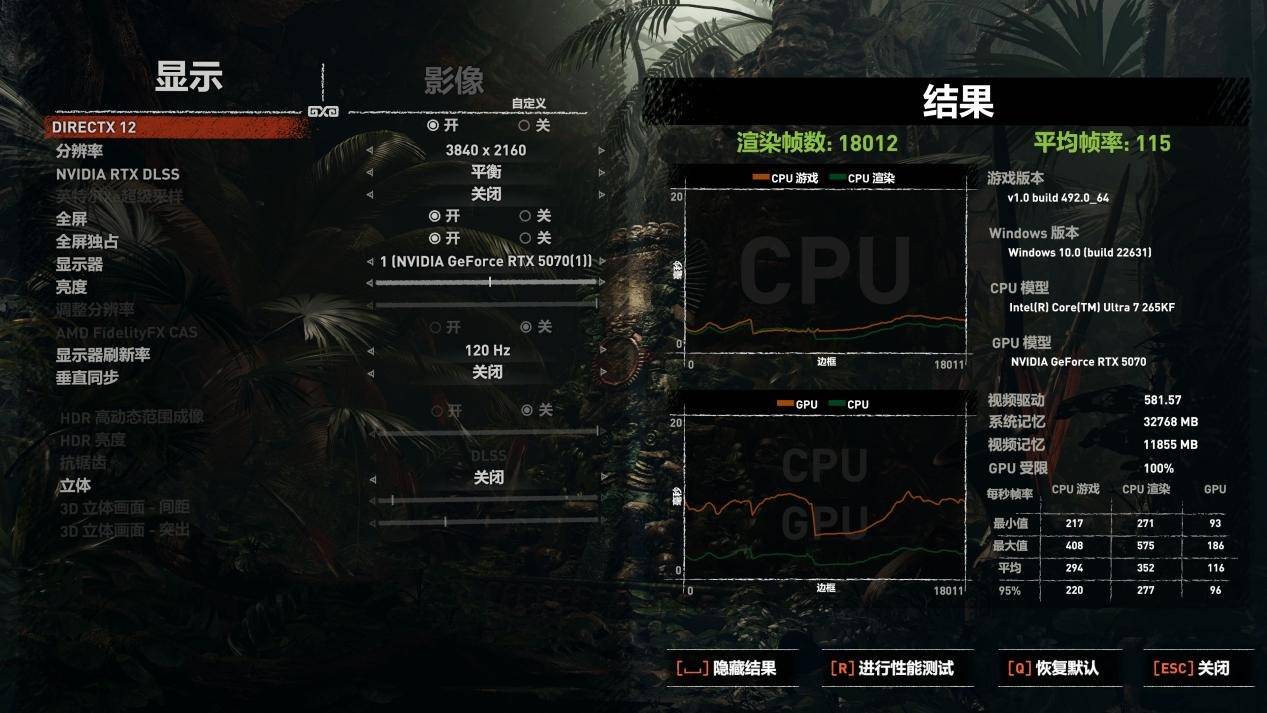

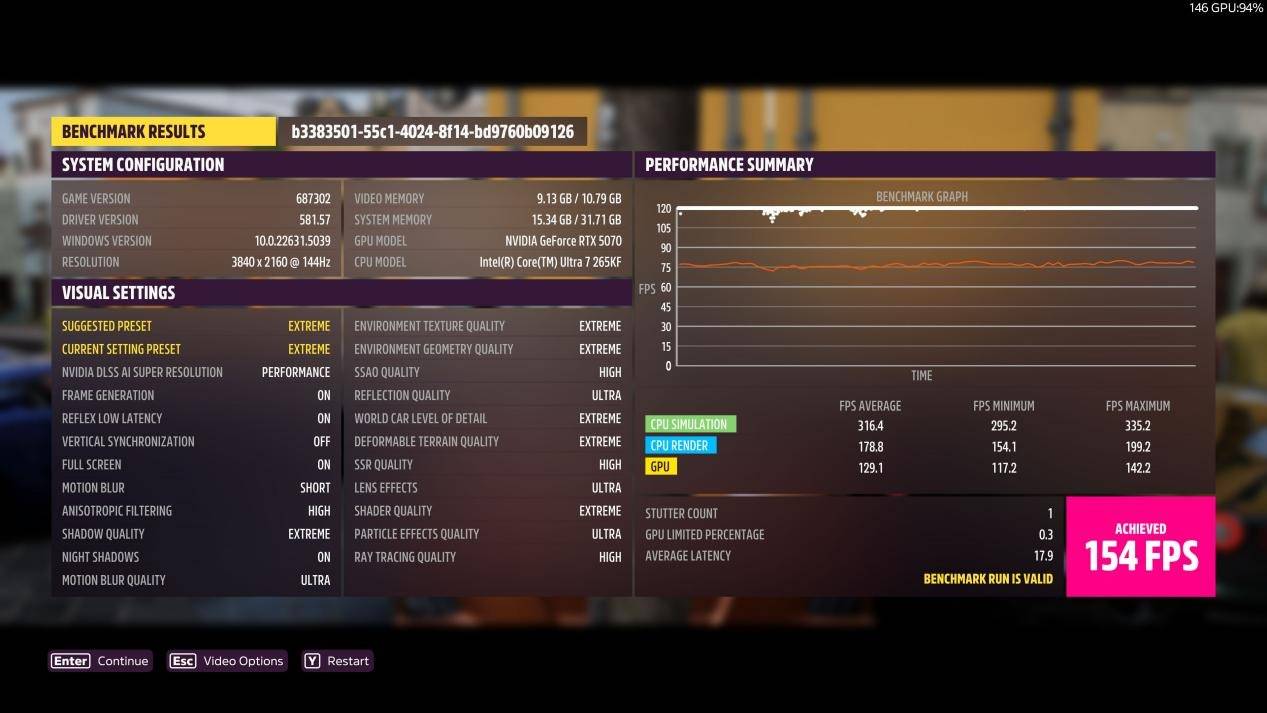

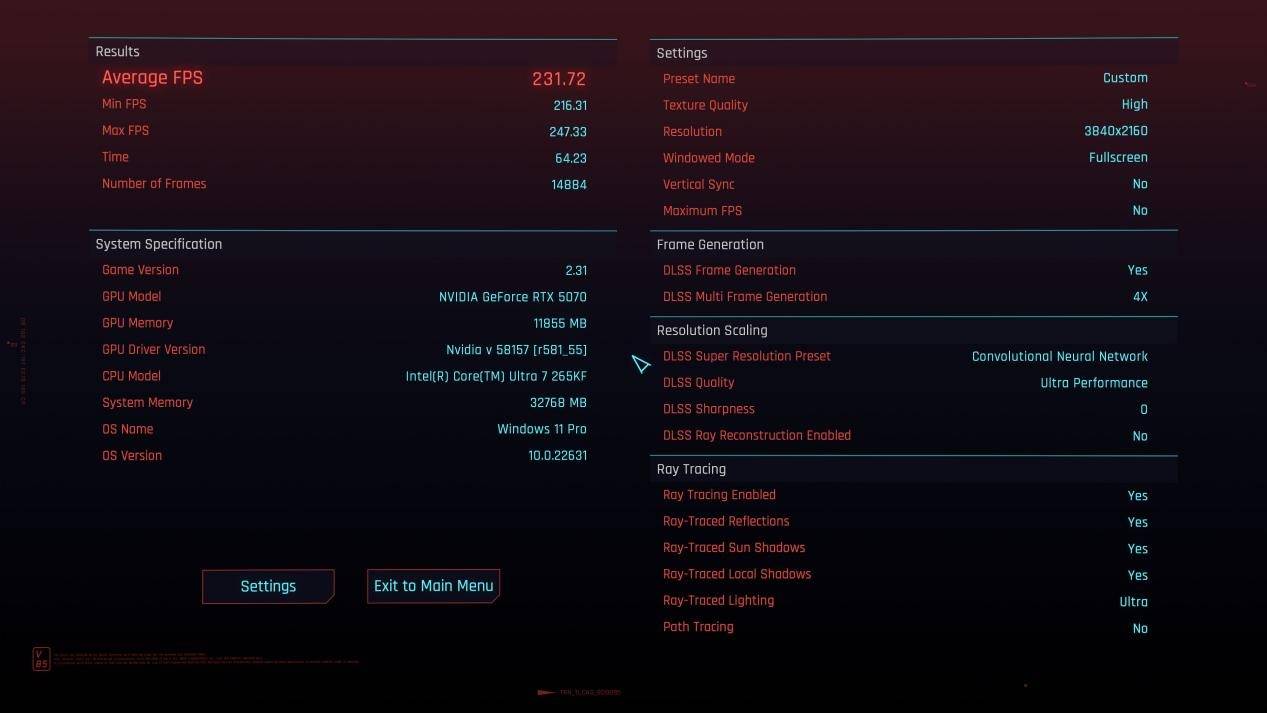

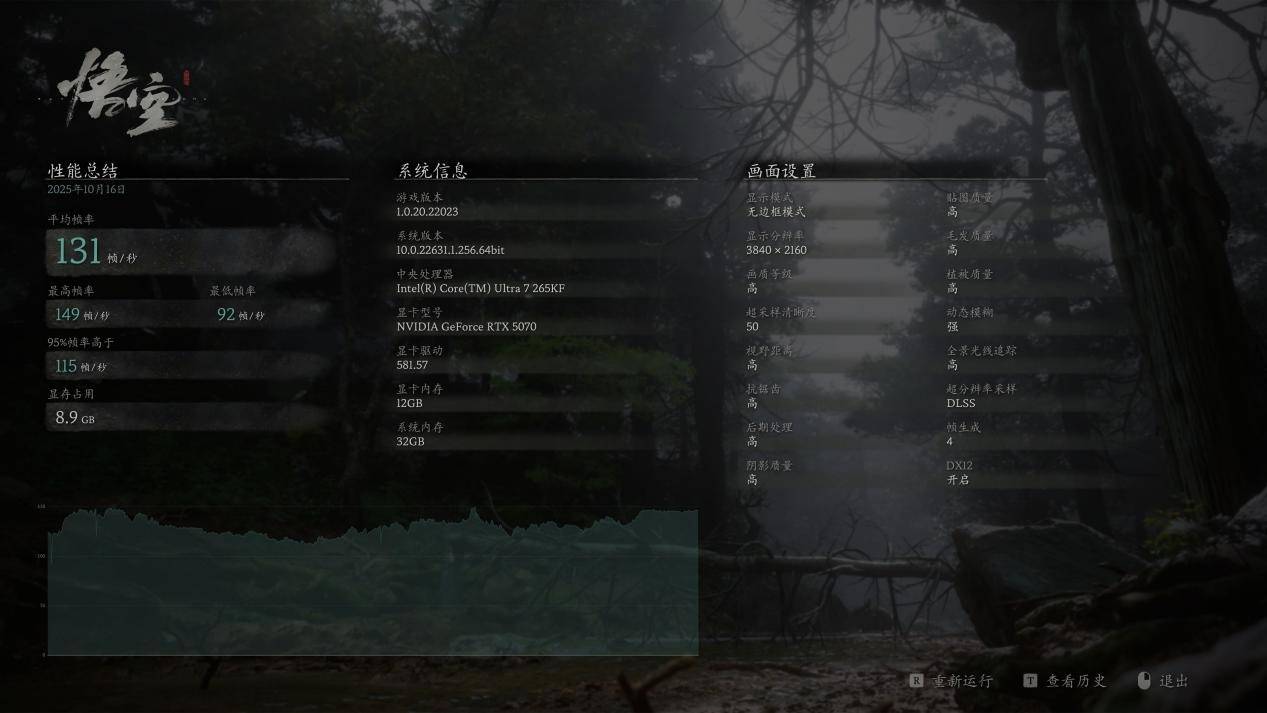

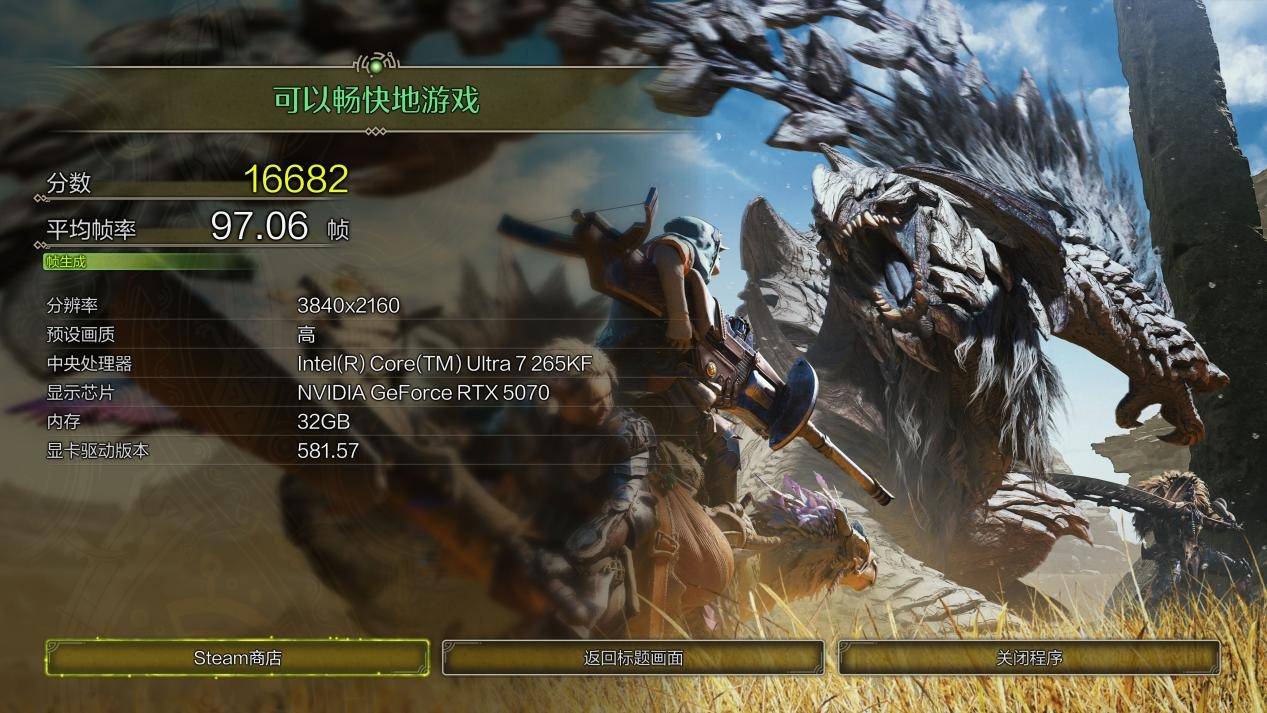

最后是游戏性能测试，Intel 酷睿ULtra 7 265KF处理器与技嘉B860M电竞雕的搭配能够充分发挥NVIDIA GeForce RTX 5070的图形处理实力，在游戏性能方面有着出色的表现。

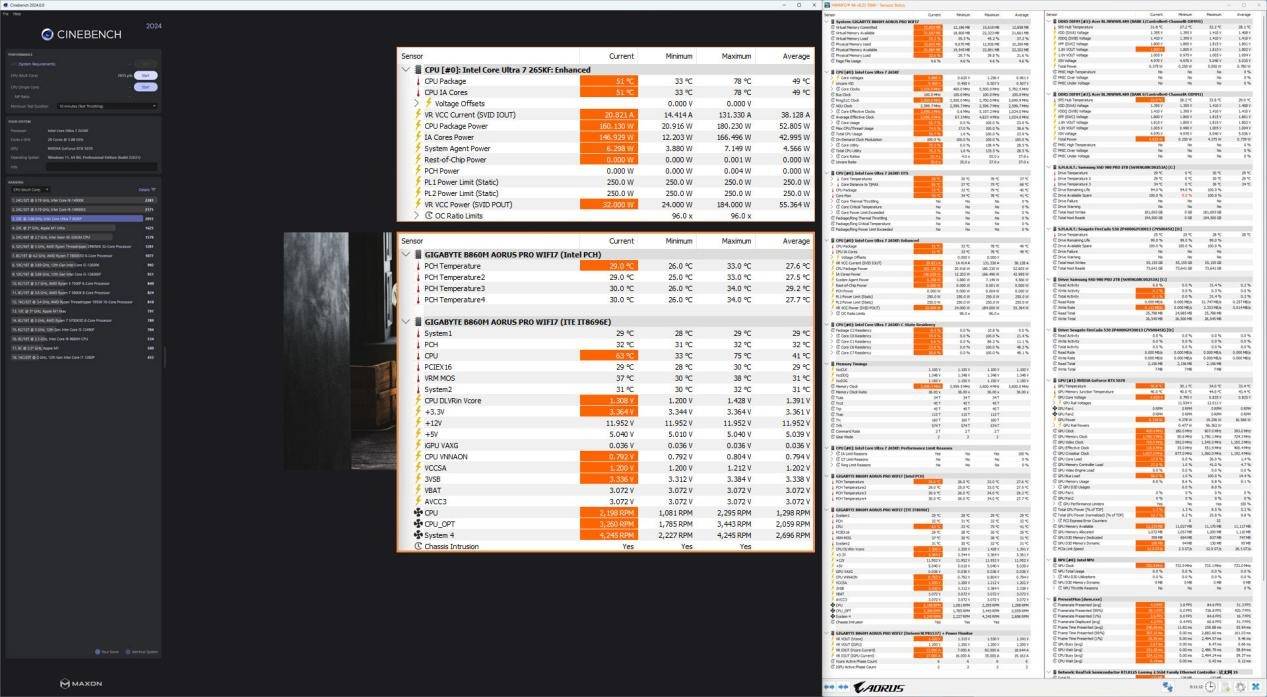

烤机测试方面，Intel 酷睿ULtra 7 265KF处理器单烤AIDA64 FPU的最高温度为78度，最大功耗为180W。而与此同时技嘉B860M电竞雕主板的VRM MOS温度最高也仅为75度，表现出色的供电散热能力。

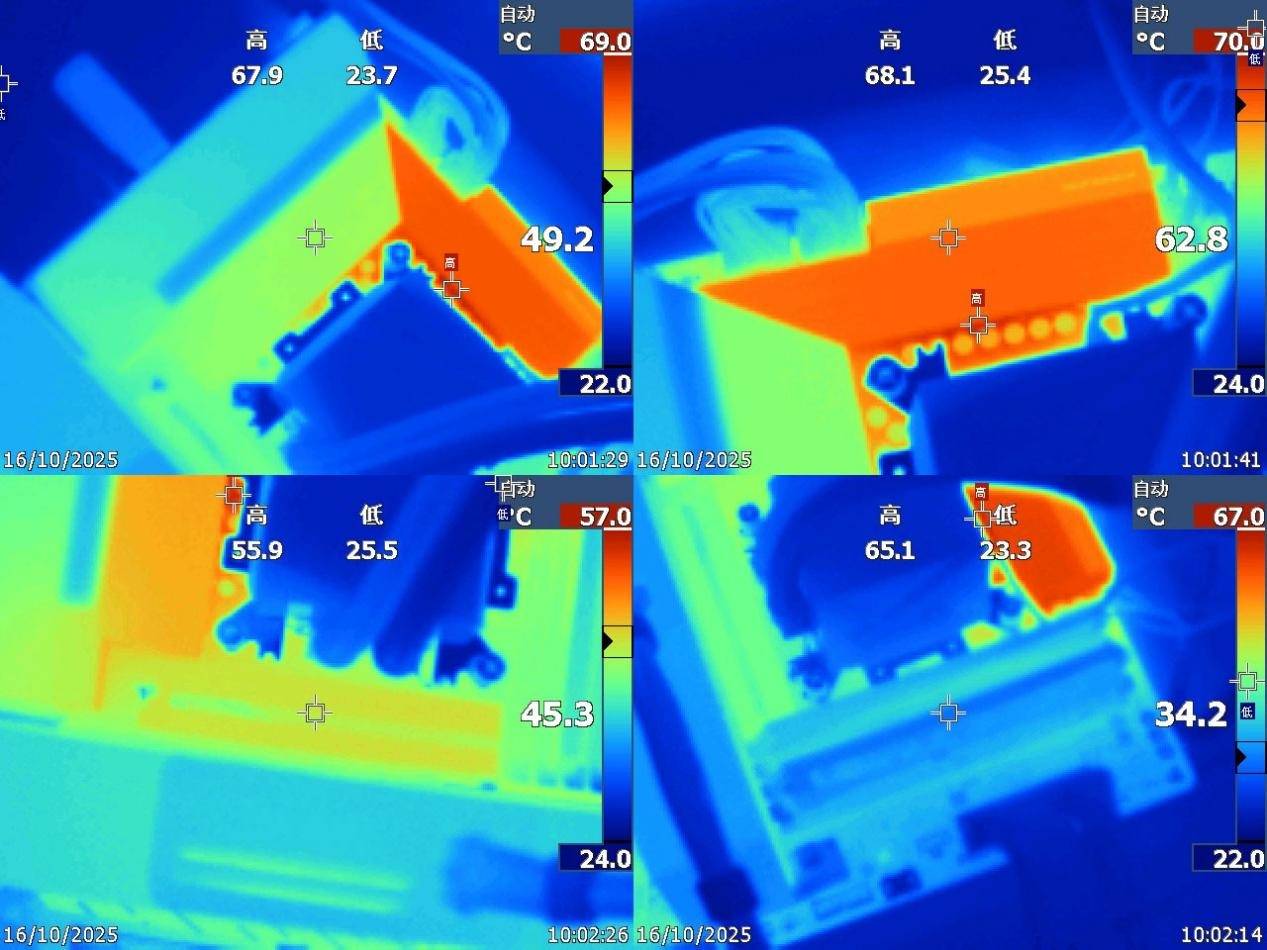

同步拿热成像仪对主板进行扫描，发现供电区域温度分布均匀，主要热源集中在主板的上方VRM供电模块上，无明显热点堆积现象，侧面印证了其高效散热设计与优质用料的协同表现。
总结：
综合来看，技嘉B860M电竞雕主板在多个方面都有着出色的表现。外观上，经典的黑白色调搭配酷炫的电竞风设计，大面积散热装甲不仅美观，更保障了硬件的稳定运行。配置方面，强大的供电设计、丰富的接口和插槽，以及对高频率内存和高性能处理器的良好支持，使其能够满足各种用户的需求，无论是日常办公、游戏娱乐还是专业创作，都能轻松应对。
特色功能上，快拆设计、丰富的接口配置、优质的音频优化以及便捷的BIOS设置，都为用户带来了更加便捷、高效的使用体验 。性能实测中，主板也展现出了强大的实力，能够充分发挥出硬件的性能优势 。
如果你正在计划搭建一台基于英特尔酷睿 Ultra 200系列处理器的电脑主机，并且希望在性能、功能和性价比之间找到一个完美的平衡，那么技嘉B860M电竞雕主板绝对是一个不容错过的选择，它将为你带来稳定、高效且极具乐趣的使用体验 。
